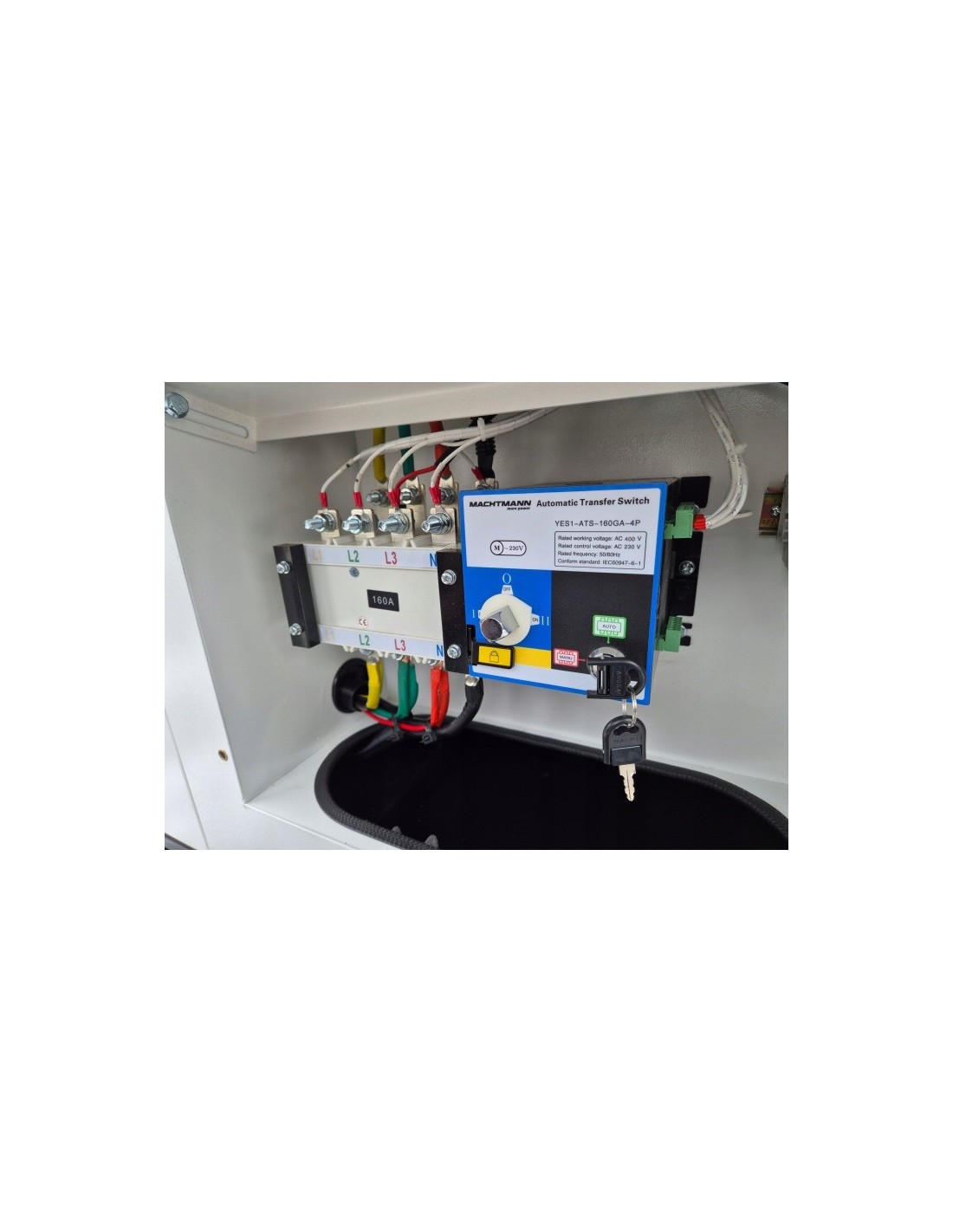

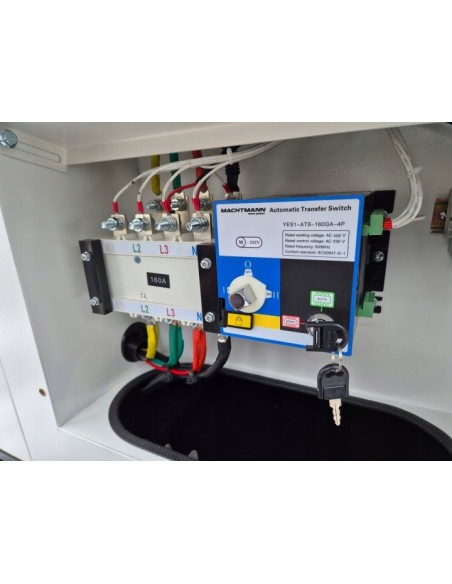

Agregat prądotwórczy Machtmann Ricardo MN-40R 40 kW ATS trójfazowy

Machtmann MN-40R to trójfazowy agregat prądotwórczy z silnikiem wysokoprężnym Ricardo R4100-30, przeznaczony do zasilania awaryjnego i przemysłowego. Urządzenie wyposażono w prądnicę synchroniczną SLG-184F z uzwojeniem miedzianym, stabilizację napięcia AVR oraz wyciszoną, wodoszczelną obudowę zabezpieczoną antykorozyjnie.

Agregat sprawdzi się jako rezerwowe źródło prądu dla firm, gospodarstw, warsztatów, obiektów usługowych, zakładów produkcyjnych oraz wszędzie tam, gdzie potrzebna jest stabilna dostawa energii elektrycznej.

Najważniejsze cechy

• model: MN-40R

• silnik wysokoprężny Ricardo R4100-30

• moc agregatu: 40 kW

• prądnica synchroniczna, bezszczotkowa, samowzbudna

• uzwojenie stojana i wirnika z czystej miedzi

• stabilizacja napięcia AVR: ±2%

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• rozruch elektryczny

• rozrusznik: 1500 W

• wyciszona, wodoszczelna obudowa

• czas pracy na zbiorniku: do 10 godzin przy pełnym obciążeniu

• do 15 godzin pracy przy obciążeniu 70%

• poziom hałasu: około 73–75 dB

• gniazda 230 V i 400 V w standardzie

Silnik Ricardo R4100-30

Agregat został wyposażony w silnik wysokoprężny R4100-30, zaprojektowany przez firmę Ricardo®. Prosta konstrukcja jednostki pozwala uzyskać wysoką trwałość oraz ekonomiczną pracę, a zastosowane materiały zapewniają odporność podzespołów podczas pracy ciągłej w trudnych warunkach.

Silnik jest chłodzony cieczą, pracuje z prędkością 1500 obr./min i posiada elektroniczną regulację obrotów.

Parametry silnika

• model: R4100-30

• rodzaj silnika: wysokoprężny, diesel

• typ silnika: wolnossący

• liczba cylindrów: 4

• moc silnika: 20 kW / 44 KM

• pojemność skokowa: 3600 cm³

• system paliwowy: pompa wtryskowa

• chłodzenie: ciecz

• prędkość obrotowa: 1500 obr./min

• konfiguracja silnika: rzędowy R4

• system zasysania: naturalny

• regulacja obrotów: elektroniczna

• przystosowanie do pracy ciągłej: tak

• turbodoładowanie: nie

• rozrusznik: 1500 W

Zużycie paliwa

• 100% obciążenia: 7,7 l/h

• 75% obciążenia: 6 l/h

• 50% obciążenia: 3,7 l/h

Prądnica synchroniczna z uzwojeniem miedzianym

W agregacie zastosowano prądnicę synchroniczną SLG-184F, bezszczotkową i samowzbudną. Stojan oraz wirnik wykonano z czystej miedzi, co wpływa na trwałość, sprawność i stabilną pracę urządzenia.

Konstrukcja prądnicy ogranicza trzecią falę harmoniczną napięcia, dzięki czemu agregat dobrze sprawdza się również przy zasilaniu odbiorników o nieliniowym charakterze pracy. Za regulację napięcia odpowiada regulator Stamford®.

Parametry prądnicy

• model prądnicy: SLG-184F

• moc znamionowa: 40 kW / 35 kVA

• moc maksymalna do 15 minut: 34 kW / 40 kVA

• prąd nominalny: 29 A / fazę

• typ: synchroniczna, bezszczotkowa, samowzbudna

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• stabilizacja napięcia AVR: tak, ±2%

• sprawność prądnicy: 97%

• stopień ochrony: IP23

• wykonanie: stojan i wirnik z czystej miedzi

• zabezpieczenie: przeciążeniowo-termiczne CCU

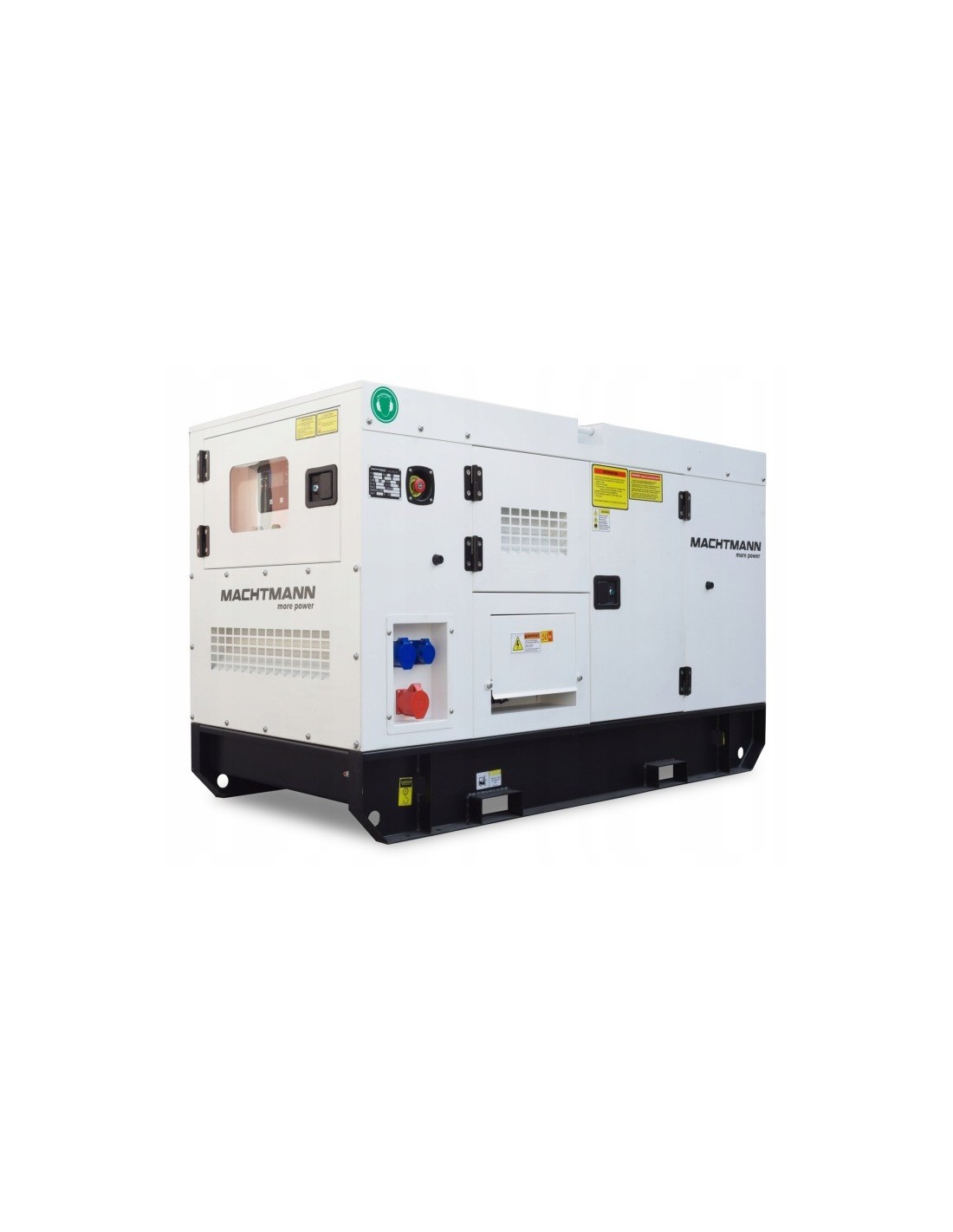

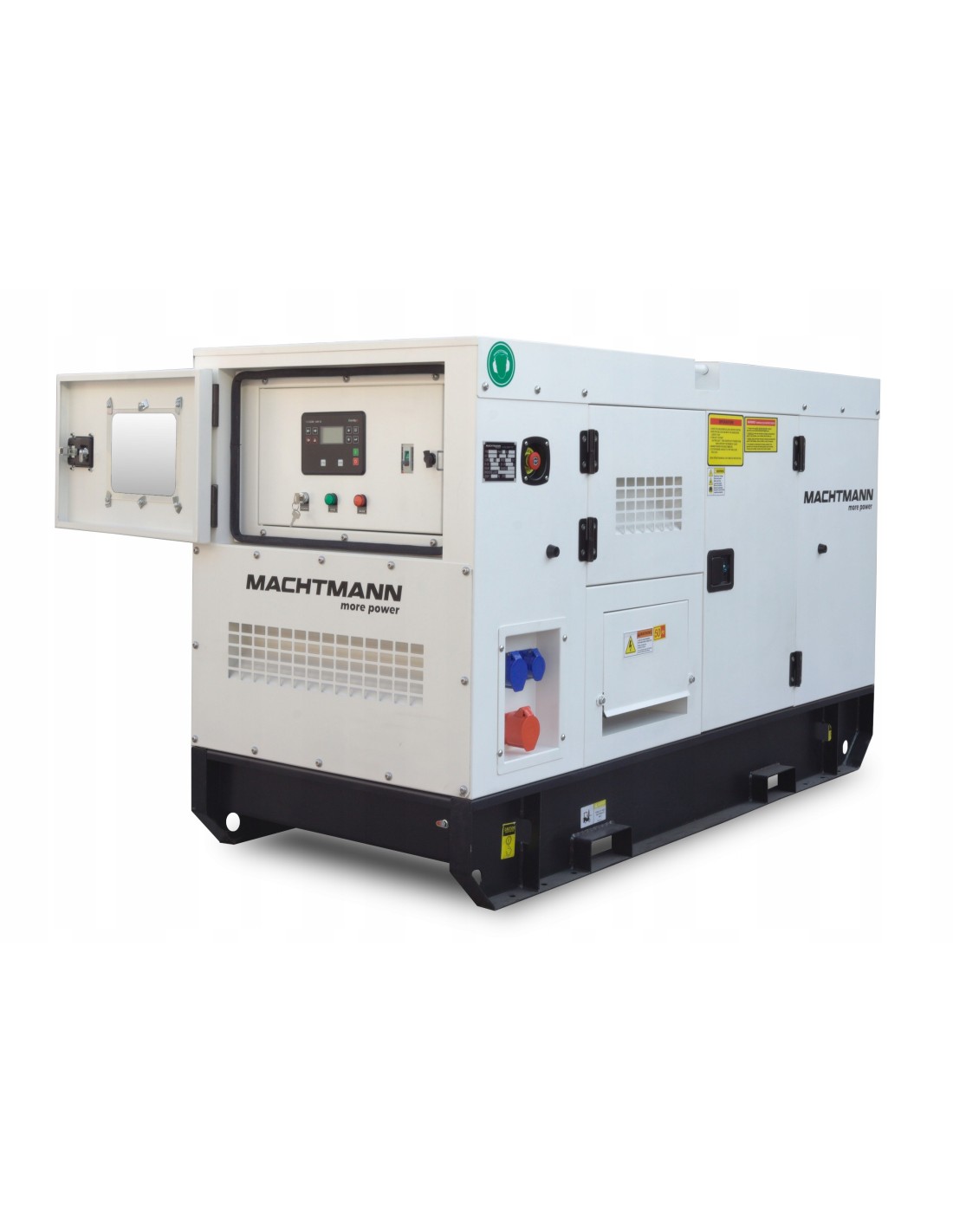

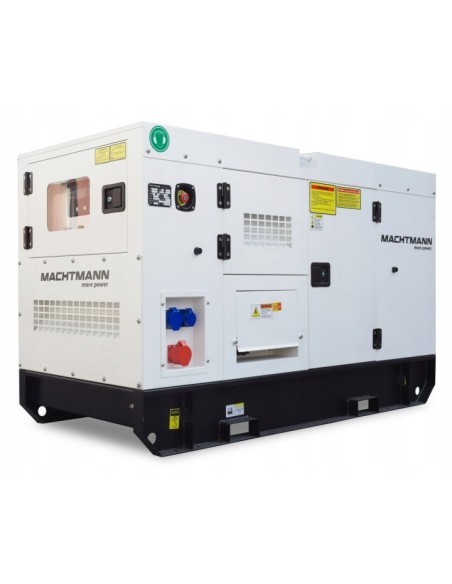

Wyciszona, wodoszczelna obudowa

Agregat MN-40R znajduje się w wyciszonej, wodoszczelnej obudowie zabezpieczonej antykorozyjnie. Konstrukcja chroni wnętrze urządzenia przed opadami atmosferycznymi, ułatwia dostęp serwisowy i poprawia komfort użytkowania dzięki ograniczeniu poziomu hałasu.

Cechy obudowy

• pełna izolacja przed opadami atmosferycznymi

• poziom hałasu: około 73–75 dB

• zabezpieczenie antykorozyjne

• łatwy dostęp do komponentów serwisowych

• płyta antywibracyjna z wycięciem do transportu wózkiem widłowym

• centralnie umieszczony zbiornik paliwa pod silnikiem i prądnicą

• kompaktowa konstrukcja obudowy

• ograniczona liczba widocznych śrub na zewnątrz

• drzwi zabezpieczone zamkiem

• wlew paliwa zamykany na kluczyk

• oznaczenia ostrzegawcze w języku polskim

• haki montażowe do podnoszenia HDS

Gniazda i wyposażenie

Agregat posiada zestaw gniazd jednofazowych i trójfazowych wraz z zabezpieczeniami, co pozwala na podłączanie różnych odbiorników energii.

Gniazda

• 230 V 16 A

• 230 V 32 A

• 400 V 32 A
