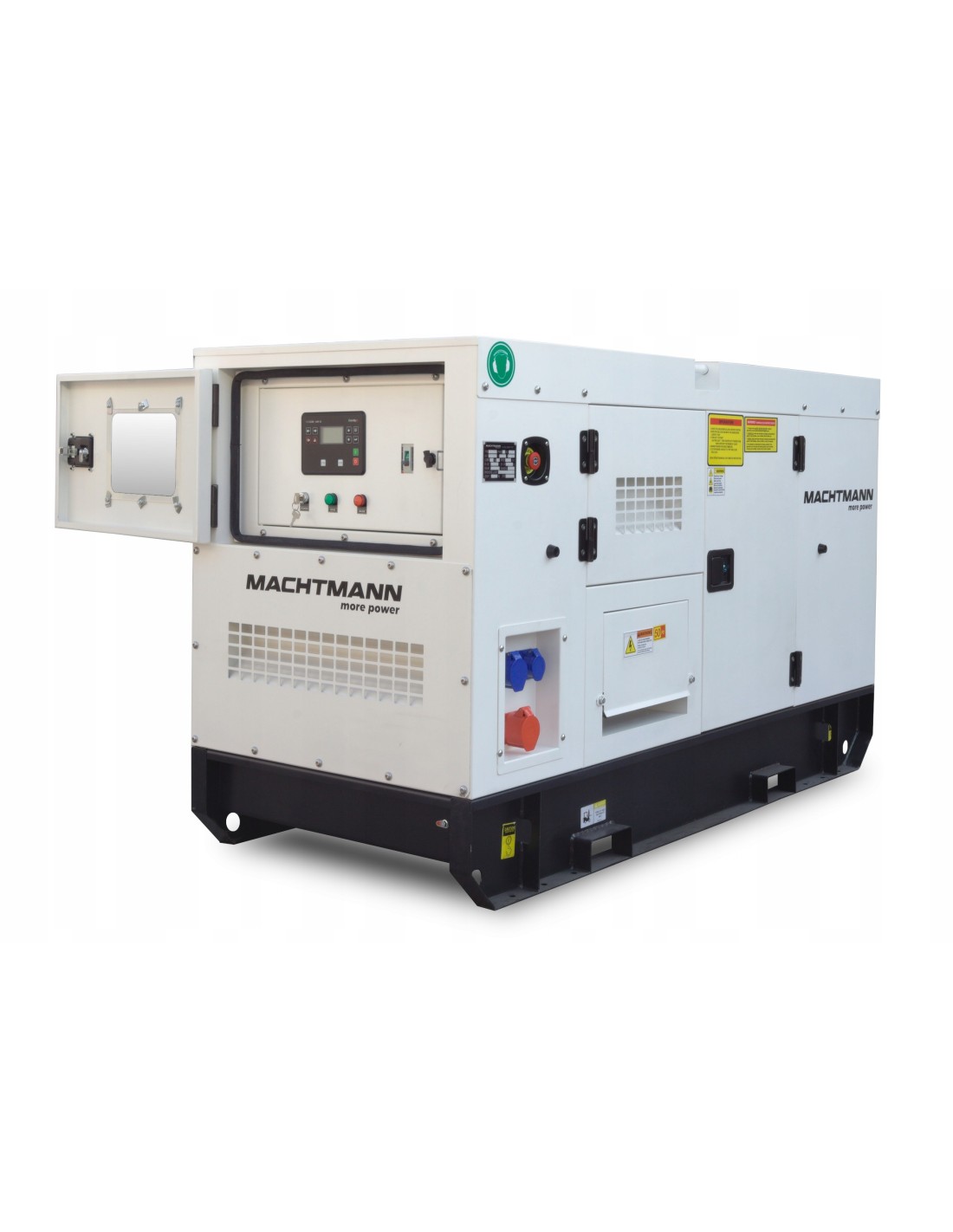

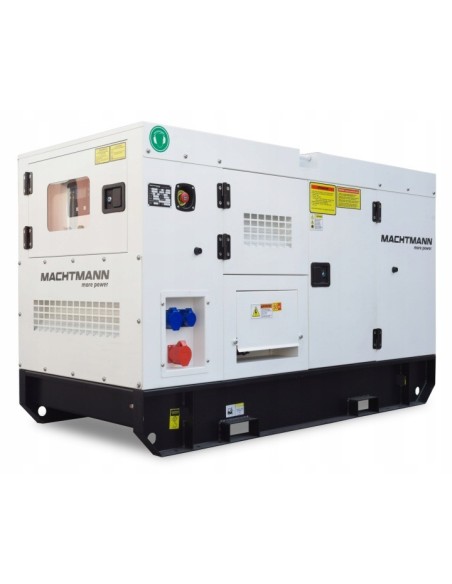

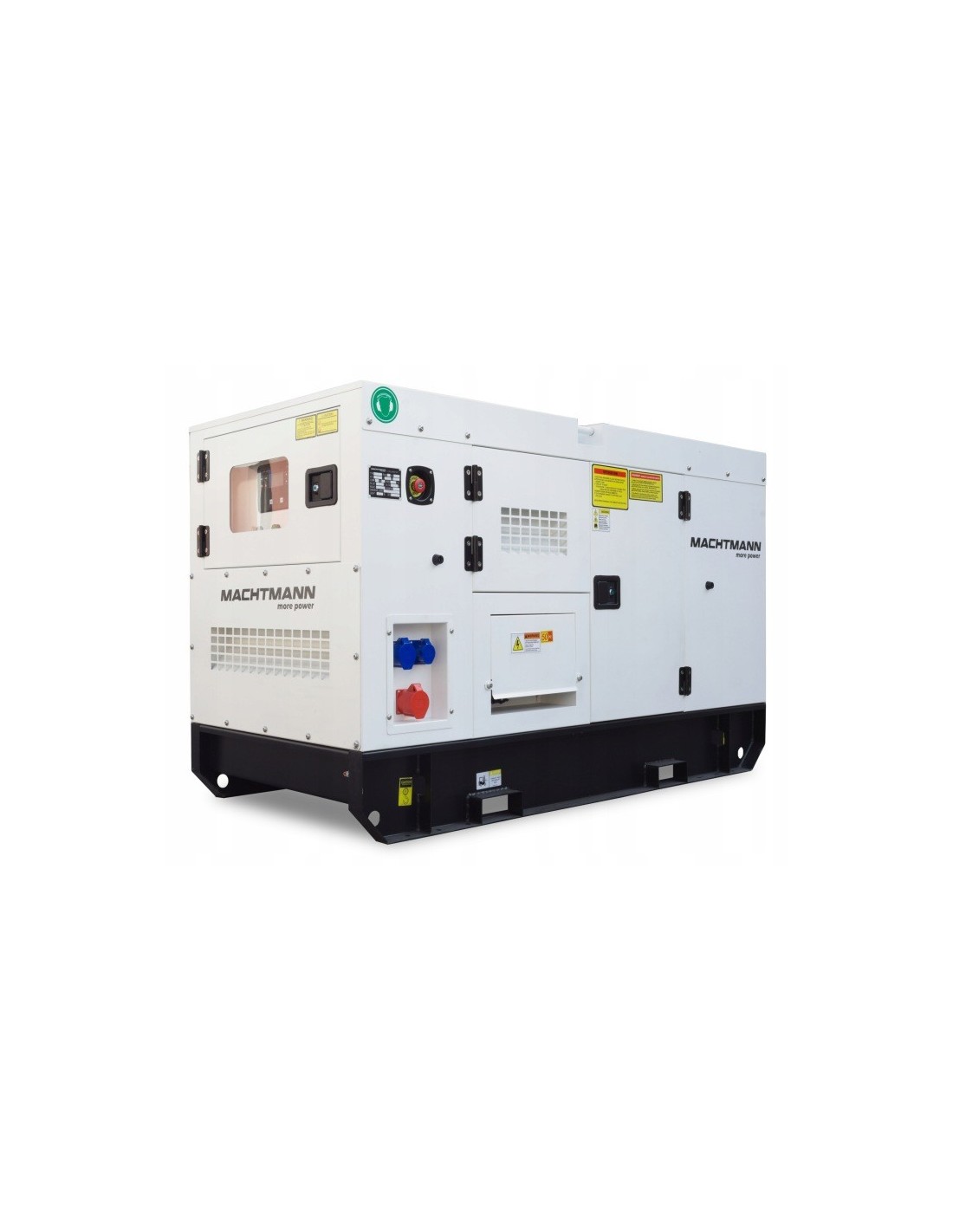

Agregat prądotwórczy Machtmann 10 kW ATS trójfazowy MN-Q10

Machtmann MN-Q10 to trójfazowy agregat prądotwórczy z silnikiem wysokoprężnym Quanchai YD480D, przeznaczony do zasilania awaryjnego i użytkowego. Urządzenie wyposażono w bezszczotkową prądnicę Machtmann, cyfrowy regulator napięcia AVR, układ SZR/ATS, sterownik Mebay DC62DR oraz wyciszoną obudowę zapewniającą cichą pracę na poziomie około 68 ± 1 dBA z odległości 7 m.

Agregat sprawdzi się jako źródło zasilania rezerwowego dla domów, firm, gospodarstw, warsztatów, małych obiektów usługowych oraz instalacji wymagających automatycznego uruchomienia po zaniku napięcia z sieci.

Najważniejsze cechy

• model: MN-Q10

• moc znamionowa: 10 kW / 12,5 kVA

• moc maksymalna: 11 kW / 14 kVA

• silnik wysokoprężny Quanchai YD480D

• paliwo: Diesel EN 590

• obroty: 1500 obr./min

• bezszczotkowa prądnica Machtmann

• cyfrowy regulator napięcia AVR

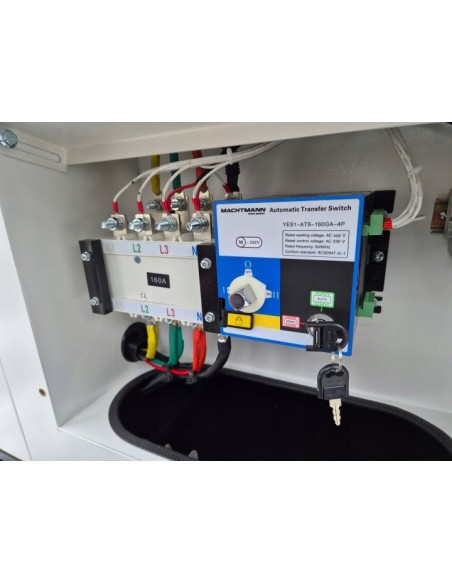

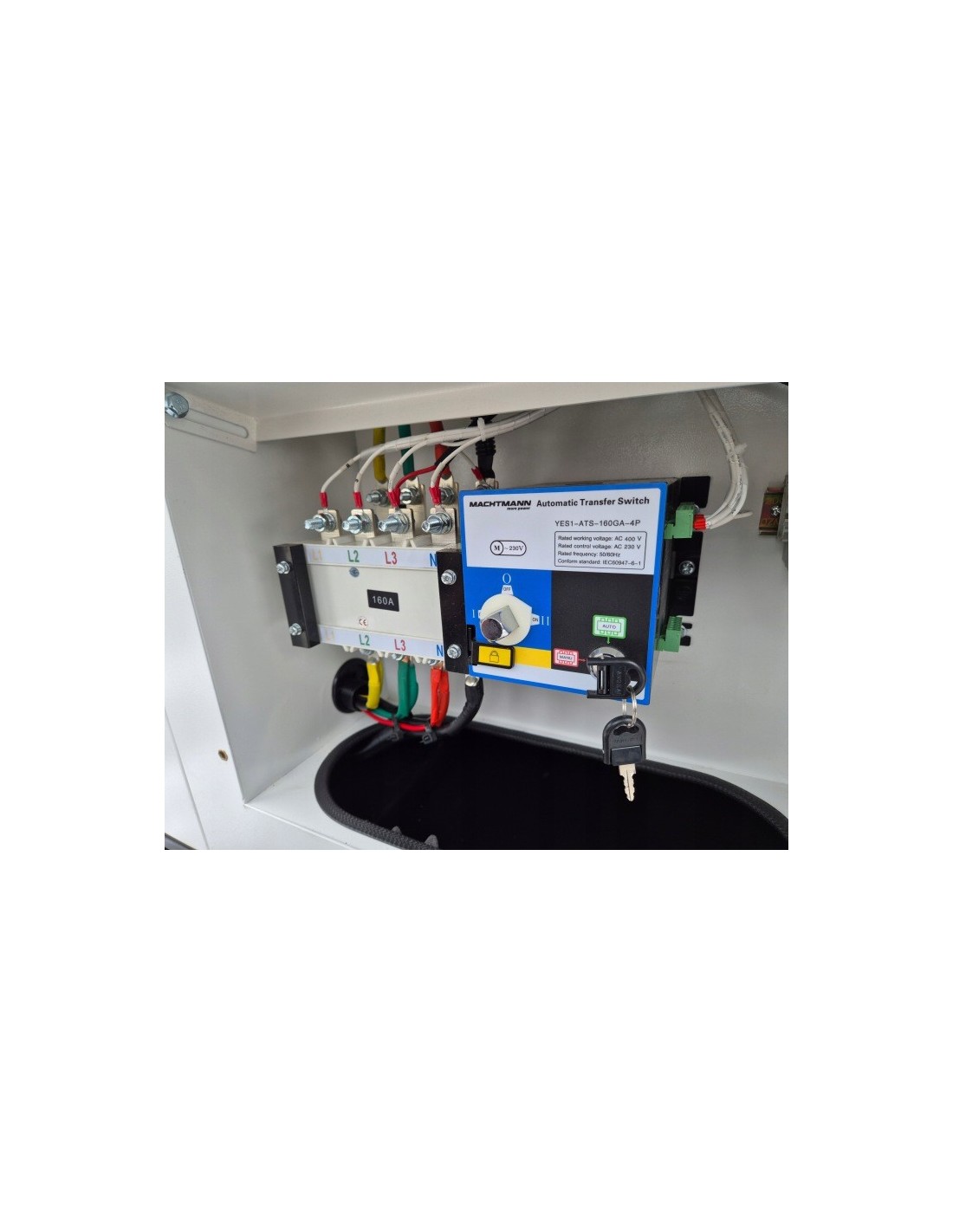

• automatyczny układ SZR/ATS

• sterownik Mebay DC62DR

• grzałka bloku silnika

• transformatorowa ładowarka akumulatora

• wyłącznik główny agregatu Delixi

• cewka wybijakowa wyłącznika

• rozruch elektryczny

• zbiornik paliwa: 60 l

• cicha praca: 68 ± 1 dBA z 7 m

• gniazda: 230 V 16 A, 400 V 16 A

Silnik Quanchai YD480D

Agregat wyposażono w czterocylindrowy silnik wysokoprężny Quanchai YD480D. Jednostka pracuje z prędkością 1500 obr./min, posiada mechaniczną regulację obrotów oraz układ paliwowy oparty na pompie wtryskowej. Silnik jest chłodzony cieczą i przystosowany do stabilnej pracy w zastosowaniach awaryjnych oraz użytkowych.

Parametry silnika

• producent silnika: Quanchai

• model silnika: YD480D

• rodzaj silnika: wysokoprężny, diesel

• moc silnika: 14 kW / 19 KM

• liczba cylindrów: 4

• pojemność silnika: 1,8 l

• turbodoładowanie: nie

• obroty: 1500 obr./min

• regulacja obrotów: mechaniczna

• układ paliwowy: pompa wtryskowa

• instalacja: 12 V

• pojemność cieczy chłodzącej: 10 l

• pojemność miski olejowej: 11 l

• paliwo: Diesel EN 590

Zużycie paliwa

• 50% obciążenia: 1,25 l/h

• 75% obciążenia: 1,8 l/h

• 100% obciążenia: 2,5 l/h

Prądnica Machtmann SLG-164C

W agregacie zastosowano bezszczotkową prądnicę Machtmann SLG-164C z cyfrową regulacją napięcia AVR. Stojan i wirnik wykonano w 100% z miedzi, co wpływa na trwałość, sprawność oraz stabilną pracę agregatu.

Parametry prądnicy

• producent prądnicy: Machtmann

• model prądnicy: SLG-164C

• napięcie znamionowe: 230 V / 400 V

• współczynnik mocy cos φ: 0,8

• temperatura pracy: 40°C

• moc znamionowa: 10 kW / 12,5 kVA

• moc maksymalna: 11 kW / 14 kVA

• stopień ochrony: IP23

• konstrukcja: jednołożyskowa

• technologia: bezszczotkowa

• sprawność: 97%

• regulacja napięcia: AVR cyfrowy

• materiał stojana i wirnika: 100% miedź

• gniazda: 230 V 16 A, 400 V 16 A

Sterownik Mebay DC62DR

Agregat wyposażono w sterownik Mebay DC62DR, który odpowiada za kontrolę pracy generatora, monitoring parametrów oraz automatyczny start w przypadku zaniku zasilania sieciowego. Sterownik posiada intuicyjny interfejs graficzny, dziennik zdarzeń oraz funkcje pomiarowe dla silnika i prądnicy.

Funkcje sterownika

• kontrola zasilania sieciowego

• automatyczny start generatora

• pomiar prądu w 3 fazach

• pomiar napięcia sieci i generatora

• pomiar mocy czynnej, biernej i pozornej

• licznik energii czynnej i biernej generatora

• licznik czasu pracy i licznik przeglądów

• pomiar napięcia akumulatora

• pełne zabezpieczenie silnika i prądnicy

• dziennik zdarzeń do 350 pozycji

• zegar czasu rzeczywistego z akumulatorem

• magistrala CAN i port USB

• obsługa protokołu ModBus oraz SNMP

• możliwość rozbudowy o moduły komunikacyjne

• opcjonalne połączenie z internetem przez Ethernet, GPRS lub 4G

• możliwość powiadomień SMS lub e-mail po zastosowaniu odpowiedniego modułu

• lokalizacja i funkcja Geo-fencing po zastosowaniu odpowiedniego modułu

• 3 poziomy dostępu zabezpieczone hasłem

• moduł PLC do rozszerzenia funkcjonalności

Wyposażenie podstawowe

• silnik Quanchai YD480D

• prądnica Machtmann bezszczotkowa

• cyfrowy regulator napięcia AVR

• układ SZR/ATS

• sterownik Mebay DC62DR

• wyłącznik główny agregatu Delixi

• cewka wybijakowa wyłącznika

• transformatorowa ładowarka akumulatora

• grzałka bloku silnika

• system paliwowy z pompą wtryskową

• mechaniczny regulator obrotów

• punkty zaczepowe do podnoszenia

• płozy ułatwiające mocowanie do podłoża

• rozruch elektryczny
