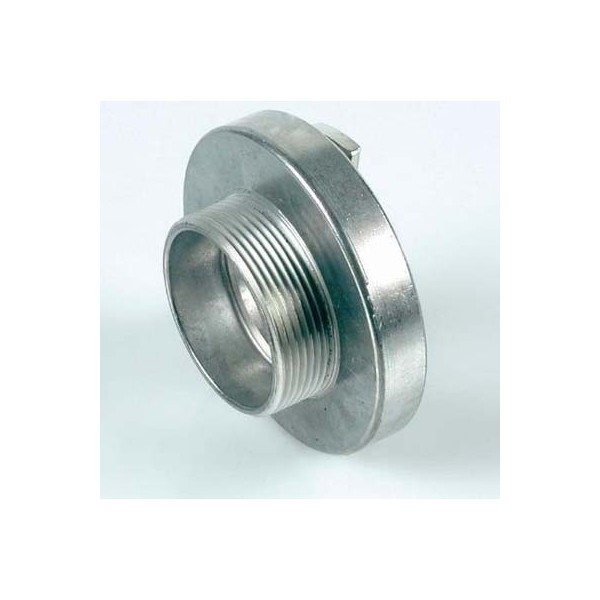

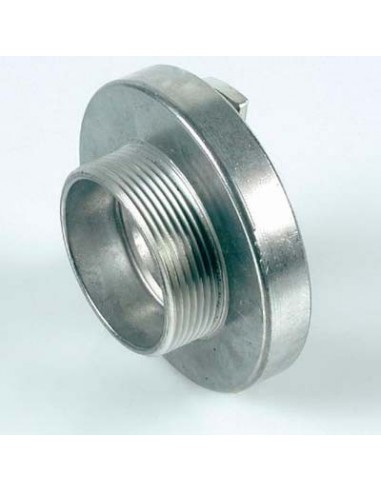

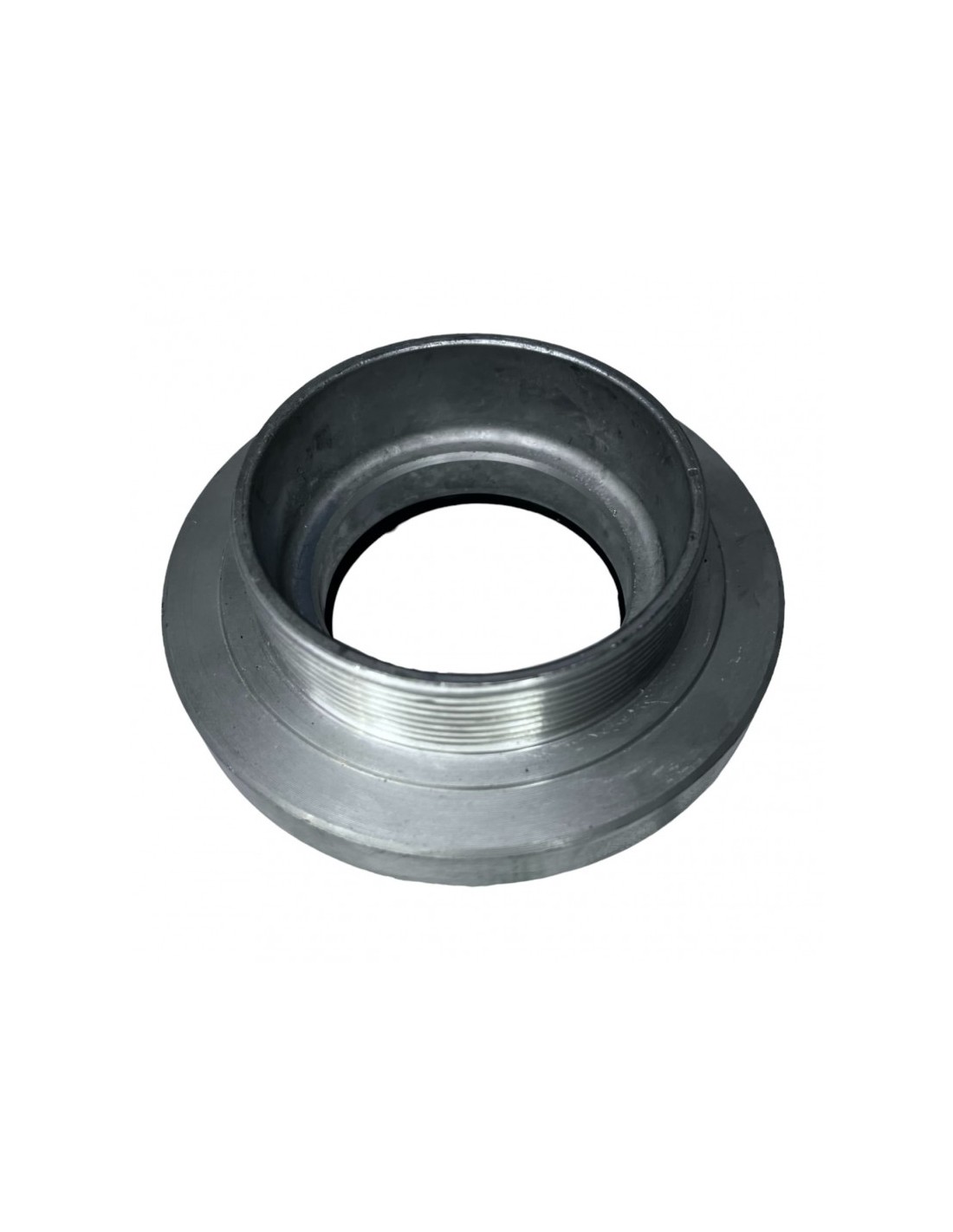

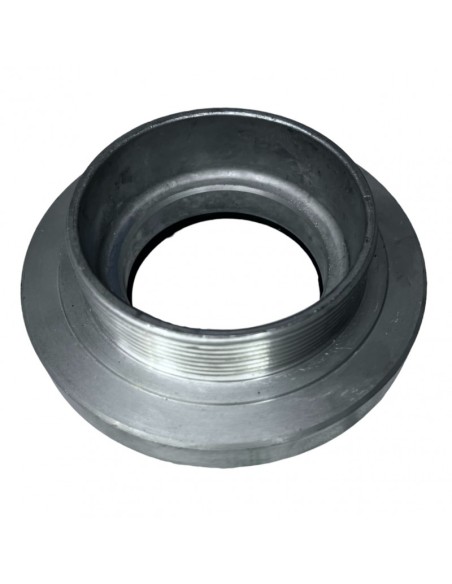

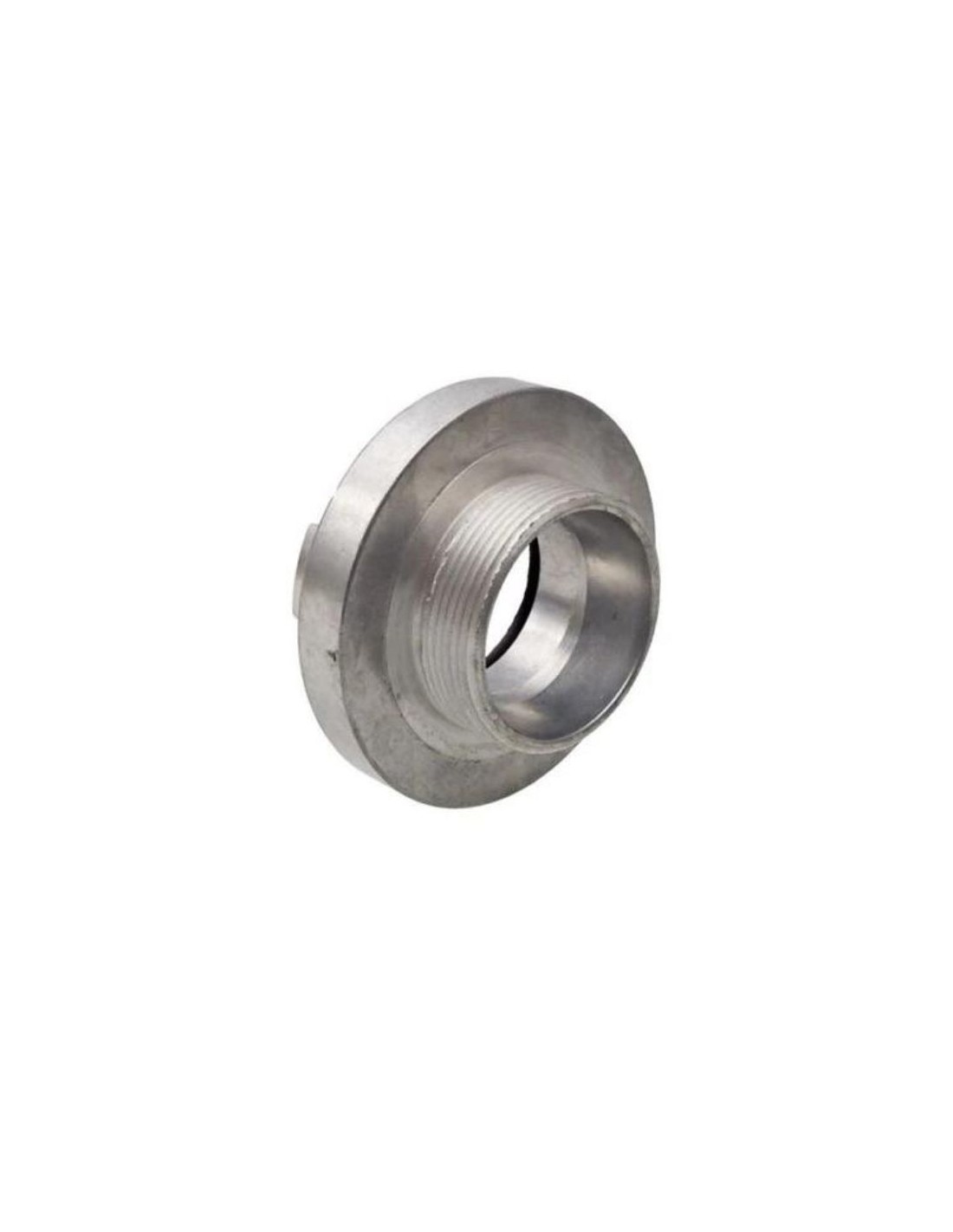

Nasada 75 z gwintem zewnętrznym 3"

Stosowana jest do połączenia węży tłocznych lub ssawnych z rozdzielaczem, pompą, hydrantem, prądownicą, zbieraczem. Nasada ma taką samą średnicą jak łącznik 75.
Nasada składa się z korpusu, wykonanego ze stopu aluminiowego, podkładki i uszczelki gumowej.

PARAMETRY NASADY 75:

Wielkość: 75
Rozstaw zaczepów b [mm] - 89
Gwint wewnętrzny G [cale, 1 cal=2,54cm] - G 3*
Średnica przelotu d [mm] - 64,5
Masa [kg] - 0,39

Informacje ogólne o nasadach:

Nasady służą do nakręcania na kroćce ssawne lub tłoczne (wejściowe lub wyjściowe) pomp pożarniczych oraz innego sprzętu gaśniczego i przeciwpożarowego (np. rozdzielacze) współpracującego z wężami tłocznymi lub wężami ssawnymi.

Nasady, podobnie jak łączniki mogą być wykonane ze stopów aluminium (przeznaczone głównie do potrzeb straży i sieci hydrantowych), mosiądzu (rybołówstwo, działanie w obszarach wody słonej) lub ze stali szlachetnej. Podstawy podział nasad to nasady z gwintem wewnętrznym oraz nasady z gwintem zewnętrznym.

Podczas użytkowania należy uważać, aby nie nastąpiło samoczynne odkręcenie nasady od króćca ssanego lub tłocznego innego sprzętu pożarniczego. Może to nastąpić podczas połączenia sprzętu strażackiego za pomocą kluczy do łączników. Uważać należy również, ponieważ niektóre nasady z gwintem zewnętrznym mają metalową powierzchnię uszczelniającą (stosowane np. w hydrantach).

Nasady wykonane są zgodnie z normą DIN. Ze względu na średnicę wyróżniamy nasady 25(D), nasady 52 (C), nasady 75 (B) oraz nasady A (110). Zbudowane są z korpusu z zaczepami (2 zaczepy, z wyjątkiem nasad ssawnych 150 – 3 zaczepy), uszczelki gumowej (czasem z silikonowej), a od strony gwintu – podkładki gumowej do uszczelnienie połączenia gwintowanego.
