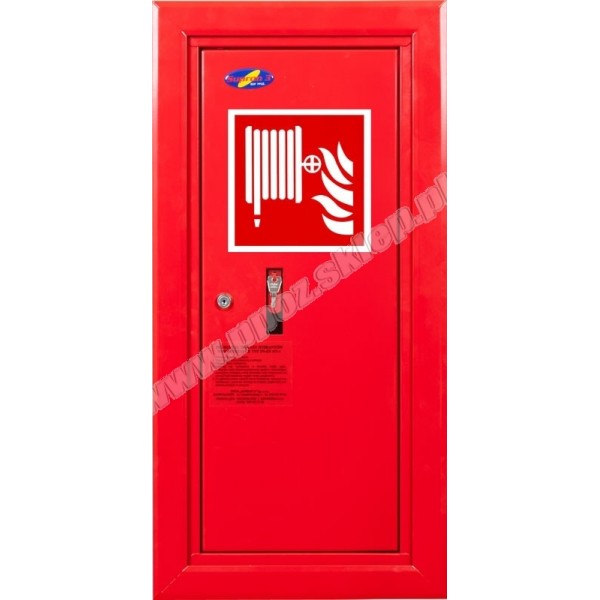

Hydrant wewnętrzny 25 wnękowy wykonanie boczne
Hydrant wewnętrzny DN25, zawieszany, z wężem półsztywnym 25mm wersja wykonawcza - boczna. Otwory przyłączeniowe do instalacji ppoż są zaślepione i dają możliwość podłączenie do instalacji zasilającej 1” i 2”. Ciśnienie pracy hydrantu od 0,2 do 1,2 MPa. Wykonanie boczne pozwala zaoszczędzić miejsce w przestrzeni budynku. Hydranty tego typu stosowane są zazwczyaj a małych pomieszczeniach, w halach magazynowcyh z ścisle określoną przestrzenią roboczą. Hydrant wewnętrzny w tej wersji nie wyróżnia się na tle pomieszczenia.
W skład hydrantu wchodzi: - szafka hydrantowa standard - zawór hydrantowy 25 mosiężny - zwijadło węża w kolorze RAL 3000 (czerwony) z osią wodną mosiężną i regulatorem siły rozwijania - wąż tłoczny półsztywny φ25mm o długości 20 lub 30 metrów, zgodny z normą PN-EN 694, z prowadnicą węża - prądownica hydrantowa PWh-25 zgodna z normą PN-EN-671-1, na stałe podłączona do węża na zwijadle poprzez zakucie - zamek - oznakowanie: znak "Hydrant" zgodnie z normą PN-EN ISO 7010:2012 + tabliczka informacyjna zgodnie z normą PN-EN 671-1 - instrukcja montażu i konserwacji hydrantu - instrukcja podłączenia hydrantu wewnętrznego 25 - karta gwarancyjna - nr identyfikacyjnySzafka hydrantowa - dzięki zastosowaniu zawiasu krytego drzwi szafki można otworzyć o 180º - STANDARD – blacha stalowa lakierowana farbą proszkową poliestrową-epoksydową - FASADA – blacha ocynkowana malowana farbą fasadową (opcja dodatkowa)Kolorem standardowym jest kolor RAL 3000 i RAL 9003. Na życzenie Klienta wykonujemy szafki z całą kolorystyką z palety barw RAL (opcja dodatkowa) - INOX – blacha nierdzewna szlif 240 (opcja dodatkowa)POWŁOKI LAKIERNICZE I KOLORYSTYKA: Korpus szafki, drzwi, nawijacz malowane są farbą proszkową epoksydowo-poliestrową. Grubość warstwy większa od 90 mikronów. Zgodnie z przyjętą kolorystyką dla urządzeń przeciwpożarowych cały hydrant wykonany jest w kolorze standardowym RAL 3000. Podstawowe kolory: czerwony i biały. Możliwość wykonania hydrantów wewnętrznychw innych kolorach (paleta RAL). Dodatkowy kolor - dopłata 20%. Czas realizacji - w zależności od ilości hydrantów - do 3 tygodni. Przykładowe kolorystyki:
Drzwi szafki hydrantowej
- pełne z blachy stalowej
Wersje opcjonalne:
- pełne z okienkiem z plexi
- pełne z blachy stalowej z miejscem na ROP
- pełne z szyby hartowanej
- pełne ze szkła bezpiecznego
Przy drzwiach z szyb zastosowano zamek PATENT i innowacyjne rozwiązanie dla mocowania kluczyka. Dzięki temu nie ma konieczności stosowania dodatkowej skrzynki na kluczyk obok hydrantu
Zawór hydrantowy i prądownica
- mosiężny zawór hydrantowy 25 oraz zakucie prądownicy tuleją aluminiową
- mosiężny zawór hydrantowy 25 oraz zakucie prądownicy tuleją mosiężną (opcja dodatkowa)
Zakuwanie prądownicy hydrantowej z wężem oraz osi wodnej z wężem i całego układu hydraulicznego hydrantu (zgodnie ze wzorem użytkowym nr 62999) gwarantuje szczelność połączenia niezależnie od upływu czasu - znacząco skraca się czas corocznych przeglądów hydrantów.
Opcje połączenia węża łączącego zawór hydrantowy z osią wodną:
- standard - połączenie za pomocą nasady i łącznika - połączenie to w zasadniczy sposób skraca czas przeglądu hydrantu
ZWIJADŁO WĘŻA:
- wykonane z blachy stalowej ocynkowanej
- malowane proszkowo tylko w kolorze czerwonym RAL 3000 - zgodnie z wymaganiem normy PN-EN 671-1,
- ułożyskowane na osi wodnej wykonanej z mosiądzu,
- wyposażone w hamulec do regulacji siły hamowania
Oś wodna umożliwia uruchomienie hydrantu przy rozwinięciu dowolnej długości węża półsztywnego.
OZNAKOWANIE HYDRANTU:
- tabliczka znamionowa zgodnie z PN-EN 671-1,
- znak bezpieczeństwa "HYDRANT WEWNĘTRZNY" wg PN-EN ISO 7010:2012,
- instrukcja obsługi,
- znak towarowy
- numer identyfikacyjny
Unikatowe rozwiązania w hydrantach wewnętrznych oferowanych przez firmę POŻ-POL to:
- modułowe hydranty wewnętrzne,
- wiele możliwości podłączeń i uniwersalność hydrantów wewnętrznych (wersje boczne i frontalne)
- nowatorski sposób połączenia węża hydrantowego z prądownicą i osią wodną
- zespół zamka oraz kryty zawias w hydrantach wewnętrznych
WYMIARY HYDRANTU:
Wysokość: 650 mm
Szerokość: 280 mm
Głębokość: 700 mm
WYMIARY WNĘKI:
Wysokość: 670 mm
Szerokość: 300 mm
Głębokość: 710 mm
