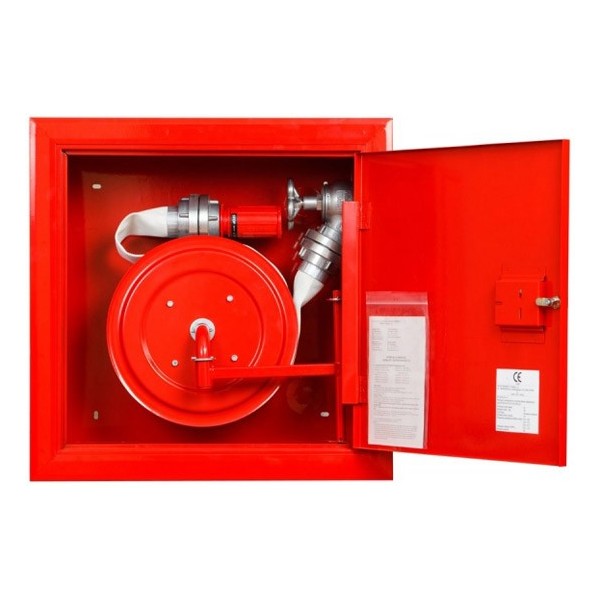

Hydrant wnękowy FI52 - wąż nawinięty na zwijadło

Hydrant fi 52 jest urządzeniem do bardzo efektywnego zwalczania pożarów i może być obsługiwany przez jedną osobę. Wyposażony jest w wąż płasko składany o średnicy 52 mm.

Hydrant wewnętrzny wnękowy z wężem płasko składanym 52mm umieszczonym na zwijadle. Wersja uniwersalna: możliwość podłączenia tego samego hydrantu w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i oferują sześć możliwości podłączeń: z boku, z tyłu, z góry. Ciśnienie pracy od 0,2 do 0,7 MPa.

Skład hydrantu wnekowego 52 ze zwijadłem:

 - szafka hydrantowa
 - zawór hydrantowy 52
 - wspornik węża stanowi zwijadło węża w kolorze RAL 3000 wychylne o 90°
 - wąż tłoczny płasko składany 52mm zgodny z normą PN-EN 14540:2005(U)
 - prądownica hydrantowa PWh-52 zgodna z normą PN-EN-671-2
 - zamek
 - oznakowanie: znak "Hydrant" zgodnie z normą PN-92/N-01256/01 + tabliczka informacyjna zgodnie z normą PN-EN 671-2
 - instrukcja montażu i konserwacji hydrantu
 - instrukcja podłączenia i zamiany podłączeń uniwersalnego hydrantu wewnętrznego 52
 - karta gwarancyjna
 - nr identyfikacyjny

Produkt polski, fabrycznie nowy, kompletny - zawiera niezbędne wyposażenie i oznakowanie do budynków w których wymagany jest odbiór techniczny/ppoż

WERSJE WYKONAWCZE HYDRANTU:
- prawe (drzwi prawe, otwierane prawą ręką, przyłącze z prawej strony, oś obrotu ramienia z prawej strony)
- lewe (drzwi lewe, otwierane lewą ręką, przyłącze z lewej strony, oś obrotu ramienia z lewej strony)

WŁASNOŚCI HYDRAULICZNE HYDRANTU:
Ciśnienie robocze: od 0,2 MPa do 1,2 Mpa
Natężenie przepływu /wydajność/ przy ciśnieniu:
0,2 MPa: 172 l/min strumień rozproszony
               155 l/min strumień zwarty
0,4 MPa: 244 l/min strumień rozproszony
               220 l/min strumień zwarty
0,6 MPa: 299 l/min strumień rozproszony
               270 l/min strumień zwarty
Efektywny zasięg rzutu strumienia wody przy ciśnieniu 0,2 MPa:
10,8 m plus długość węża /20 mb lub 15 mb/ przy strumieniu zwartym
8,1 m plus długość węża /20 mb lub 15 mb/ przy strumieniu rozproszonym
Prąd wody rozproszony stożkowy: nie mniejszy niż 45 stopni

OZNAKOWANIE HYDRANTU:
- tabliczka znamionowa zgodnie z PN-EN 671-2
- znak bezpieczeństwa HYDRANT WEWNĘTRZNY wg PN-92/N-01256/01
- numer certyfikatu
- instrukcja obsługi

ZWIJADŁO WĘŻA:
Wykonane z blachy stalowej ocynkowanej o grubości 2 mm, w kolorze RAL 3000, ułożyskowane na tulei, wychylne o 90 stopni.

POWŁOKI LAKIERNICZE I KOLORYSTYKA:
Korpus szafki, drzwi, nawijacz malowane są farbą proszkową epoksydowo-poliestrową. Grubość warstwy większa od 90 mikronów. Zgodnie z przyjętą kolorystyką dla urządzeń przeciwpożarowych cały hydrant wykonany jest w kolorze standardowym RAL 3000.

PODŁĄCZENIE DO SIECI WODNEJ
Hydrant można podłączyć do sieci wodnej hydrantowej o średnicy 52 mm /2 cale/ za pomocą zaworu hydrantowego ZH52 aluminiowego dla ciśnień do 0,8 MPa, a dla ciśnień od 0,8 MPa do 1,2 MPa należy zastosować zawór mosiężny typ PZ28U z nasadą aluminiową

Hydrant chroniony:
- znakiem towarowym ustanowionym prawem ochronnym nr 185129
- unijnym wzorem przemysłowym nr 001777418-0002
- wzorem użytkowym nr 62999
- wzorem użytkowym nr 64713

WYMIARY HYDRANTU:
Wysokość: 550 mm
Szerokość: 550 mm
Głębokość: 250 mm

WYMIARY WNĘKI:
Wysokość: 570 mm
Szerokość: 570 mm
Głębokość: 260 mm

Certyfikat CE 1438/CPD/0024

UWAGA: Hydrant mocować do ściany przy pomocy czterech kołków rozporowych M10. Takie same kołki rozporowe stosować do mocowania podpory do podłogi. Szafkę wypoziomować przy pomocy listew dystansowych.
