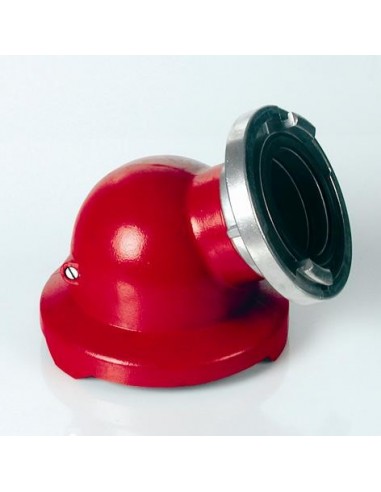

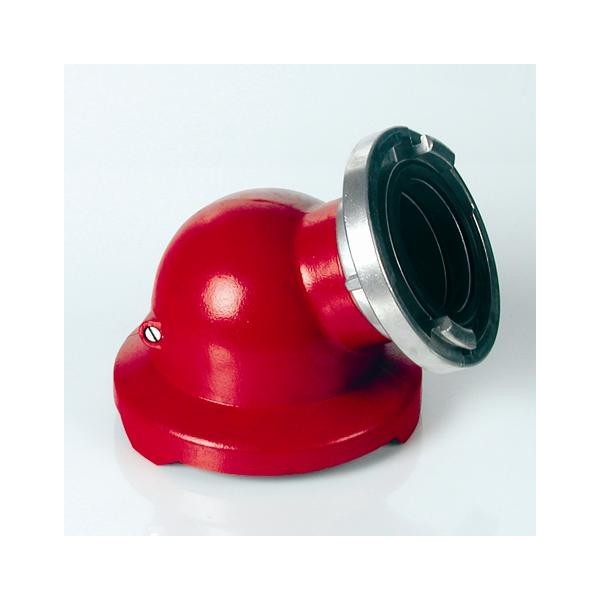

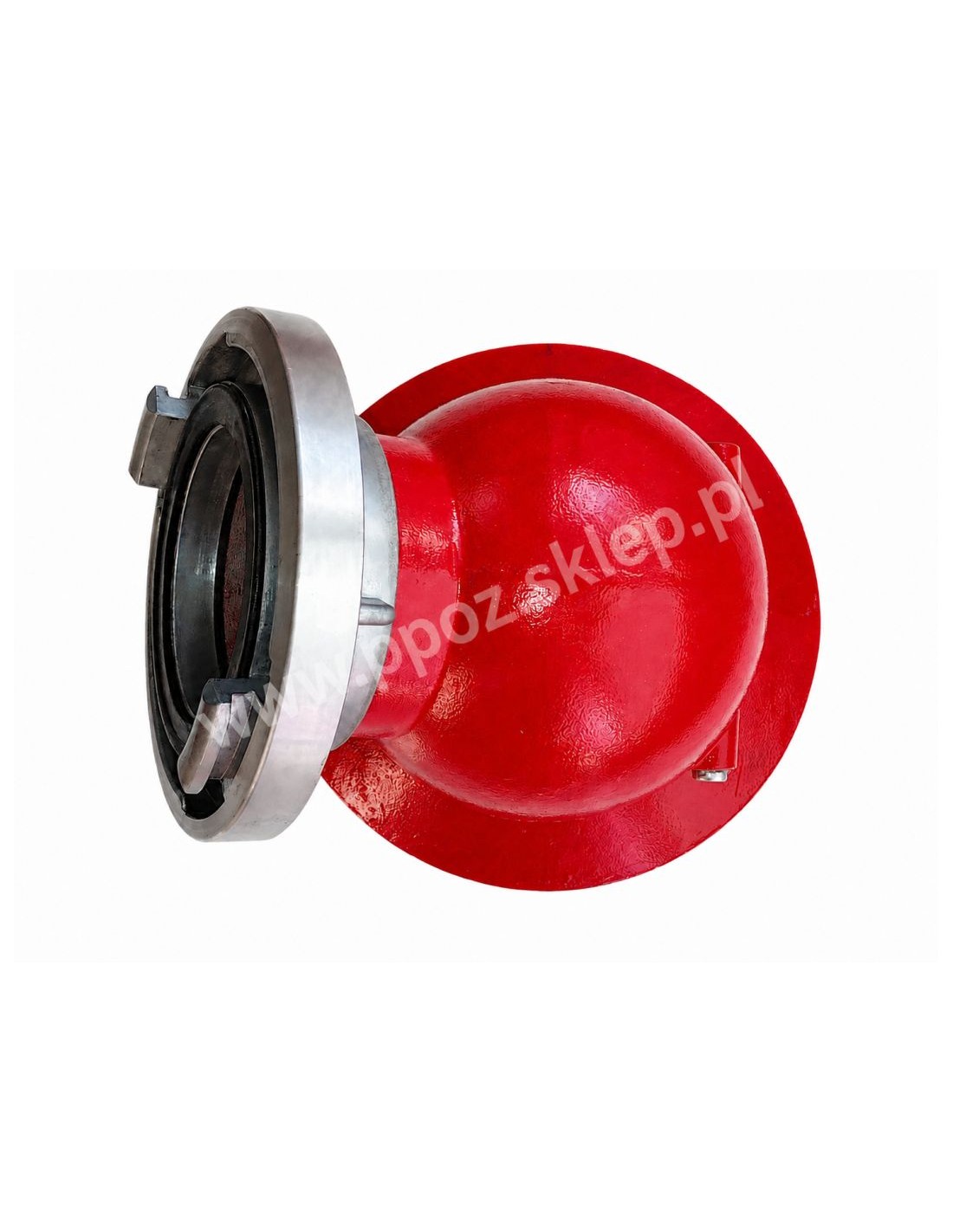

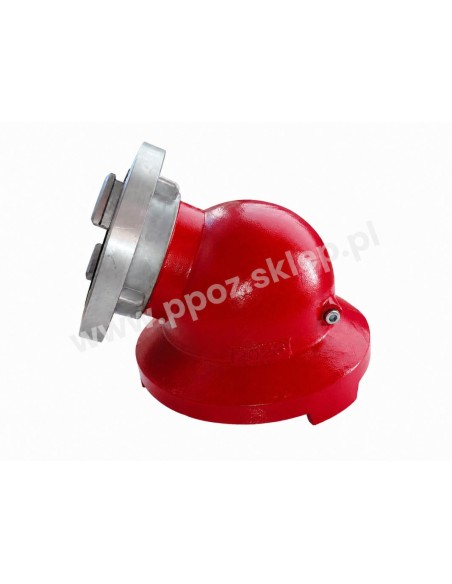

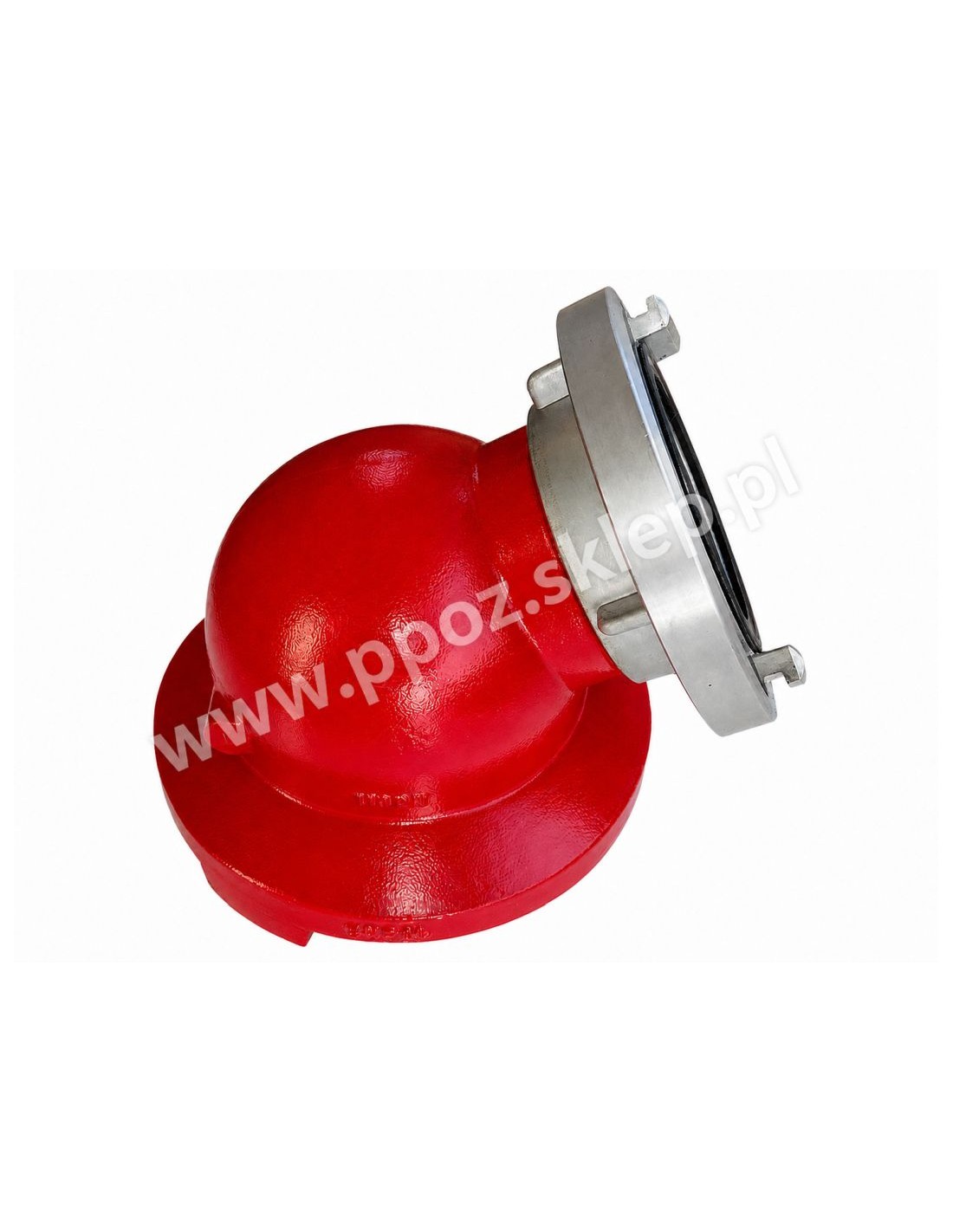

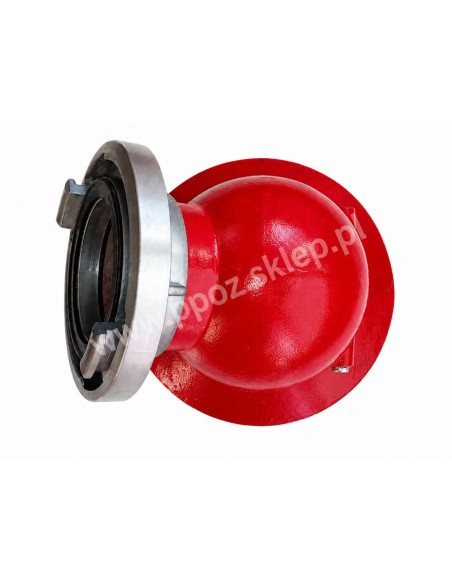

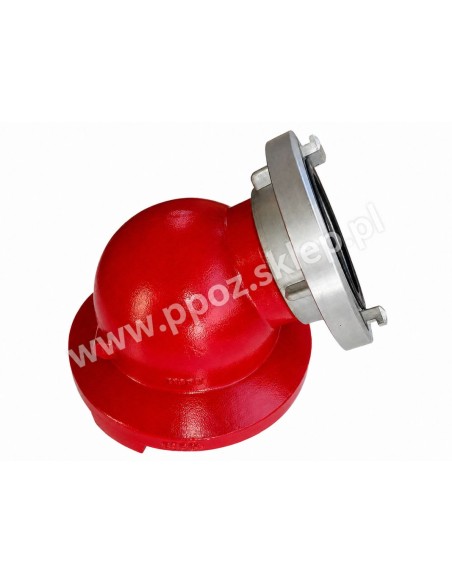

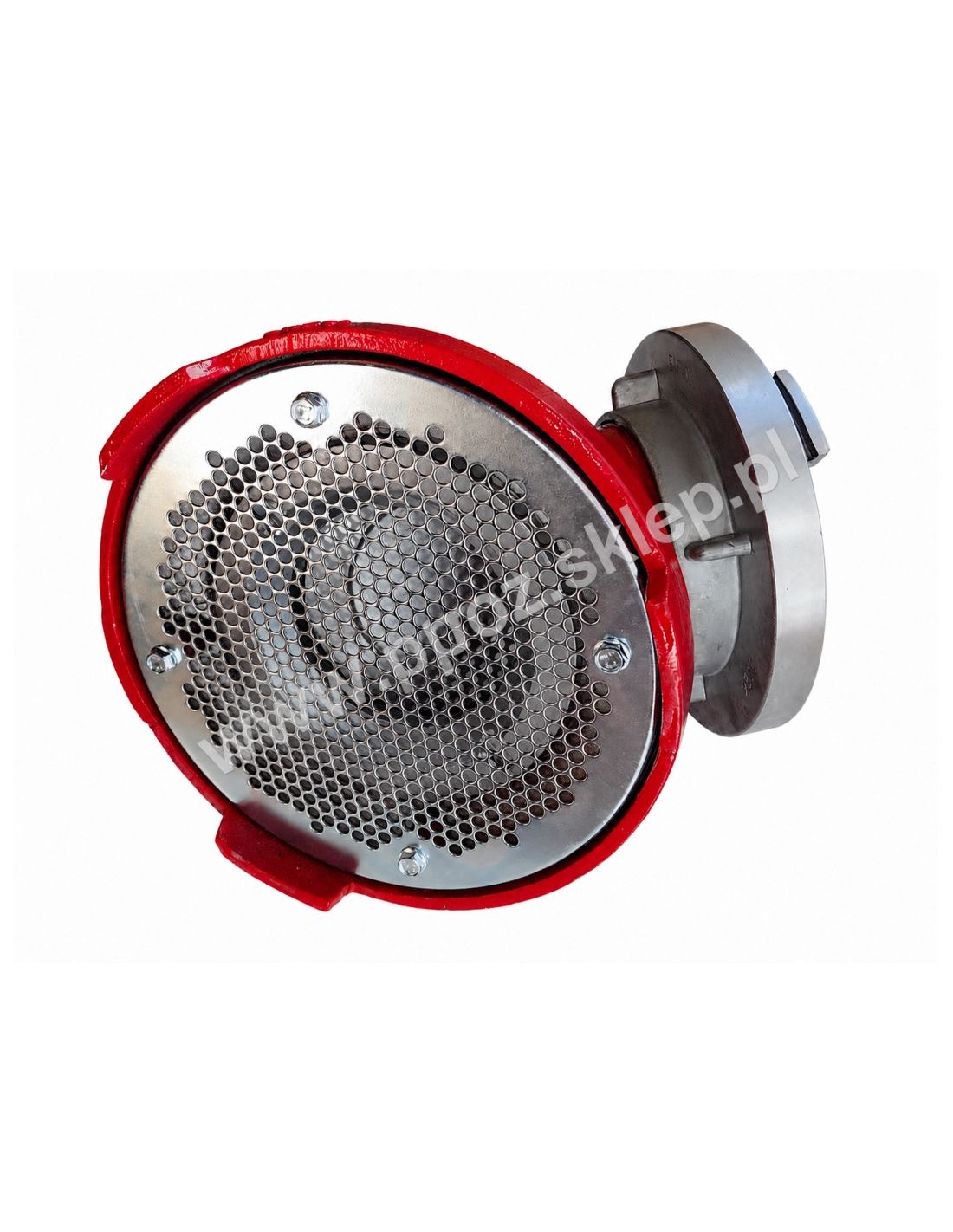

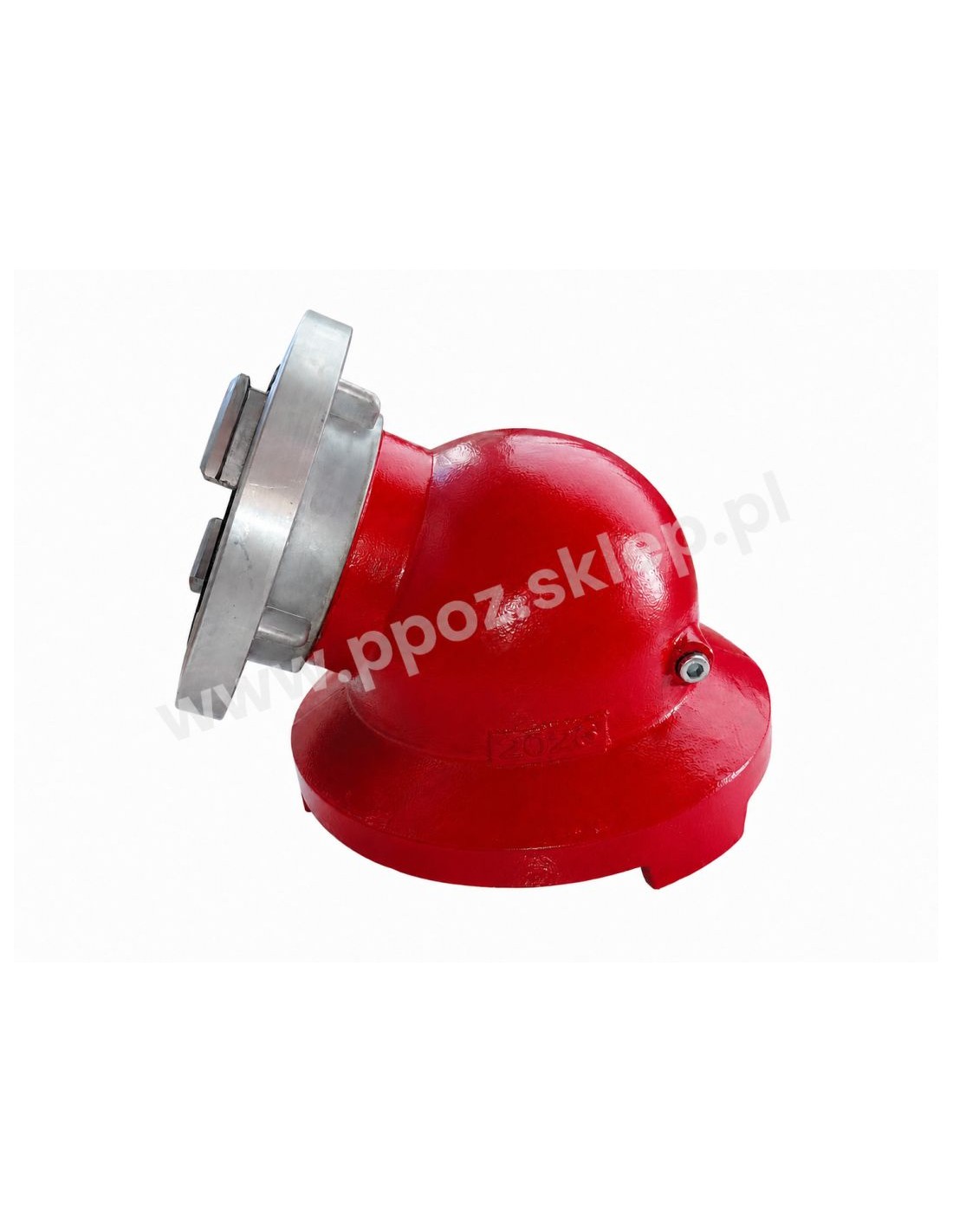

Smok ssawny skośny 110

Smok ssawny skośny 110 stanowi początek linii ssawnej i służy do zabezpieczenia węży ssawnych przed dostaniem się zanieczyszczeń. Konstrukcja smoka jest szczególnie przystosowana do wypompowywania wody z piwnic do poziomu 20 mm. Skośne ustawienie przyłącza umożliwia właściwe położenie węża ssawnego przy wyjściu przez okienko piwnicy.

Smok wyposażony jest w nasadę wielkości 110 i zawór zwrotny zabezpieczający przed opróżnieniem węża w chwili przerwania wysysania.

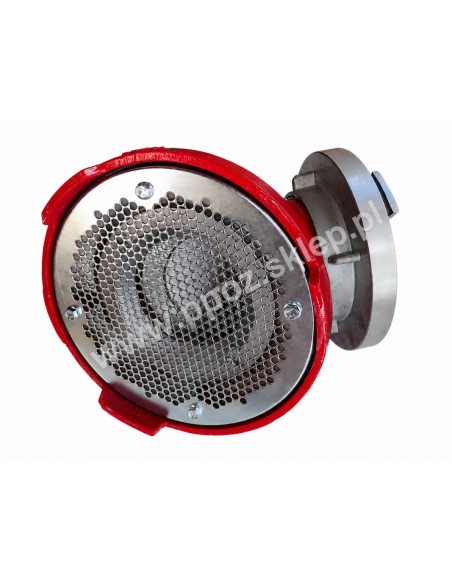

Materiały: odlewy aluminiowe ze stopu AK 11 (AlSi 11), sito - blacha stalowa ocynkowana, uszczelki - guma.

PARAMETRY smoka ssawnego skośnego 110:

Wielkość - 110
Wylot - 110/A
Wysokość - 235 mm
Szerokość - 300 mm
Głębokość - 240 mm
Waga - 4,0 kg

Informacje ogólne o smokach ssawnych

Smoki ssawne

Smoki ssawne stanowią początek linii ssawnej i ułatwiają zasysanie wody przez pompę pożarniczą (często stosowane jako komplet z pompą szlamową) lub jej zalanie w razie uszkodzenia urządzenia zasysającego. Powinien być zabezpieczony jednym końcem linki do pływaka do smoka za jego korpus, co chronić go będzie przed zbyt dużym opadnięciem na dno. Drugi koniec linki powinien być przyłączony do zaworu zwrotnego, co umożliwi spust wody ze smoka po zakończeniu pracy.

Smok ssawny prosty używany jest najczęściej do pobierania wody czystej i brudnej ze zbiorników otwartych tj. jezior, głębokich stawów czy rzek. Smok ssawny skośny częściej wykorzystywany jest w małych pomieszczeniach, piwnicach jako zakończenie linii ssawnej, gdzie jest wymagane zasysanie wody prawie do samego podłoża.

Dzięki swojej budowie uniemożliwia przedostanie się zanieczyszczeń do pompy strażackiej i sprzętu gaśniczego (pompa szlamowa ma dodatkowe zabezpieczenie) ze zbiorników wodnych. Ponadto utrzymuje słup wody w linii ssawnej w momencie, gdy pompa strażacka przestaje pracować poprzez wbudowany zawór zwrotny (wybrane modele).

Podczas pracy smok ssawny powinien być zabezpieczony linką ratowniczą i pływakiem (szczególnie podczas poboru wody z cieków naturalnych otwartych). Chroni się przed zbytnim opadnięciem na dno. Takie zabezpieczenie umożliwia również wydostanie się całej linii ssawnej na brzeg.
