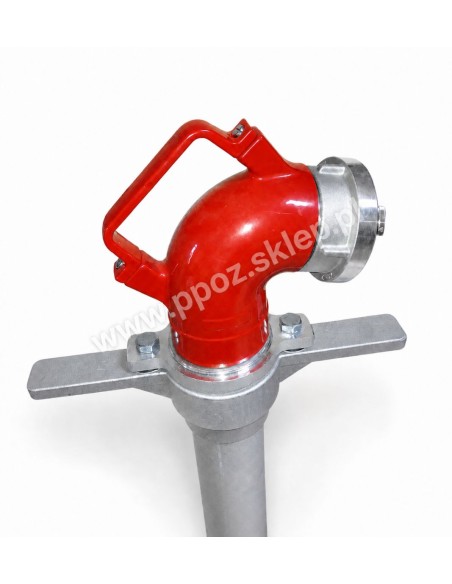

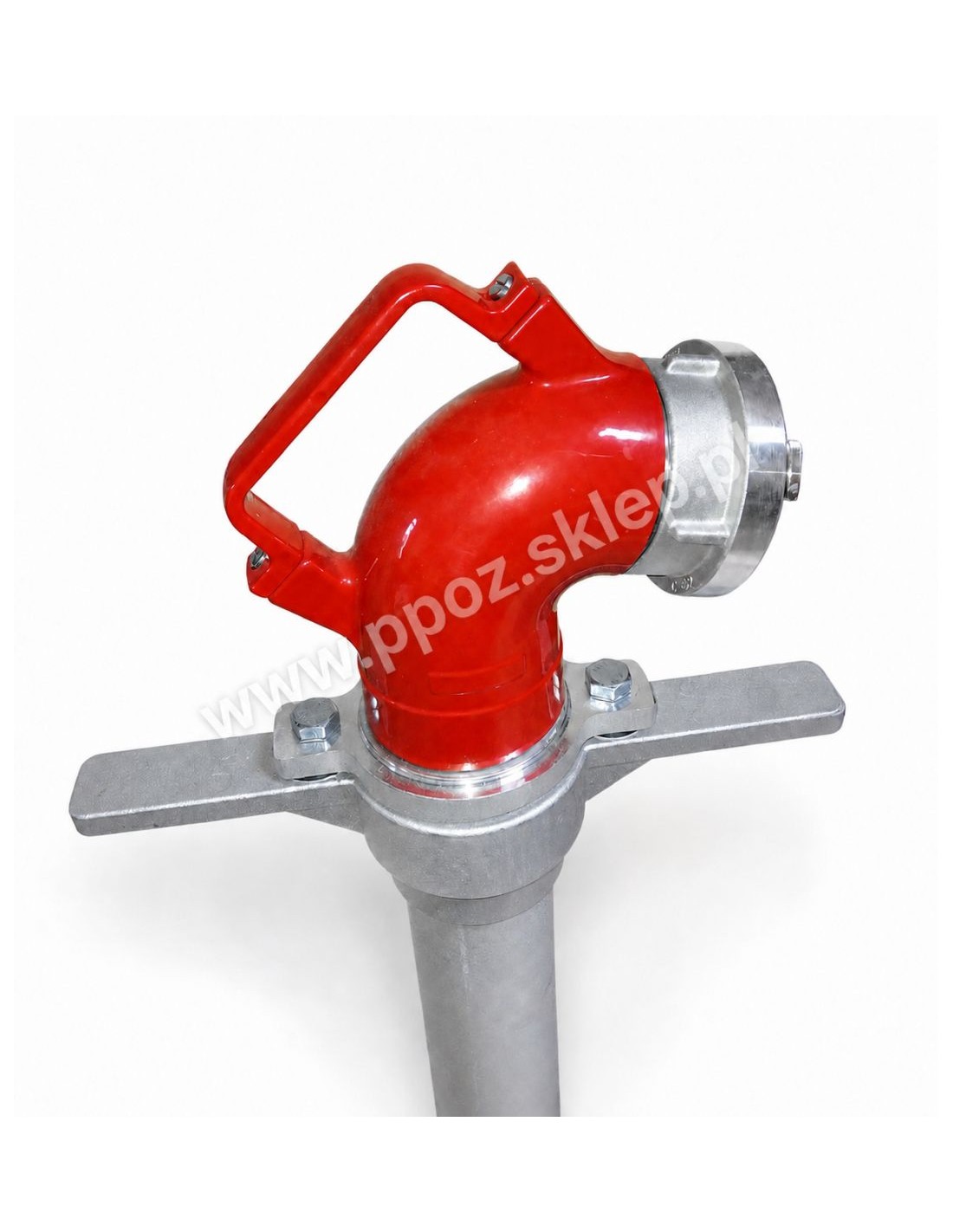

Stojak pojedynczy DN 80 B/B

Stojak hydrantowy składa się z dwóch głównych elementów: głowicy zaworowej i stojaka. Różne wersje wykonawcze: głowica zaworowa to odlewany korpus w którym znajdują się dwa zawory grzybkowe regulujące wylot wody ze stojaka. Część dolna – stojak – służy do zamocowania w hydrancie podziemnym za pomocą samowkręcającego mechanizmu kłowego.

Stojak produkowany przez jednego z najwiekszych producentów armatury wodnej dla Straży Pożarnej, firmę POK z Francji.

Wykonanie stojaka pojedynczego DN 80 B/B:

- Korpus, rura i stopka z aluminium z pierwszego wytopu w obróbce cieplnej
- nakrętki i śruby ze stali nierdzewnej
- zawory (stojak podwójny) ze stopu aluminium z pierwszego wytopu
- uszczelki z gumy
- korpus lakierowany farbą epoksydową w kolorze czerwonym
- stojaki nie posiadają wewnętrznych powłok lakierniczych, gdyż te mają tendencję do skażenia wody pitnej
- rura ze stopką zgodna ze standardem DN 80 (na życzenie DN 50)

Stojaki są w pełni rozkręcalne na części pierwsze.

Informacje ogólne o stojakach

Stojak hydrantowy - zgodnie z Polską Normą należy do grupy sprzętu pożarniczego. Wszechstronnie stosowany w pożarnictwie, służy do alternatywnego poboru wody np. w czasie kampanii przeciwpożarowej. Użytkowany również w sprawach kryzysowych braku wody na danym obszarze.
Głównym mimo to zadaniem bywa pobór wody do celów gaśniczych z sieci hydrantowej podziemnej. Pobierana woda o maksymalnym ciśnieniu 1MPa, do temperatury 50ºC.
Oferta stojaków na przestrzeni lat się rozwijała. Na początku wykonywane były ze stopów aluminium o przekroju wejścia 50 mm, później rozpoczęto wprowadzać stojaki o średnicy wejściowej 80 mm. Mocne instalacje wodne mogą posiadać wejście DN 100. Stojaki mają do dyspozycji jedną albo dwie nasady typu STORZ (wyjściowe) o wielkościach 52 (C) albo 75 (B). Konfiguracje, zatem są stosunkowo spore. Najpopularniejszym stojakiem jest model stojak DN 80 B/BB. To stojak z podwójnym wyjściem o średnicy 75, sprawdza się w kilkunastu okolicznościach, zezwala na swobodne korzystanie z infrastruktury technicznej - wodnej.

Podział stojaków hydrantowych:
a) w współzależności od zastosowanego materiału:
- z rurą aluminiową - antykorozyjne, nie potrzeba wykorzystywać dodatkowych zabezpieczeń
- z rurą stalową - wymagane jest wykorzystanie dodatkowego zabezpieczenia przed korozją
b) w zależności od liczby nasad wyjściowych:
- stojak pojedynczy - wybór 52 lub 75
- stojak podwójny - 2 wyjścia tegoż samego rodzaju
c) w zależności od wielkości nasad ewakuacyjnych:
- 52 - wyjście zakończone nasadą strażacką 52, szybkozłącze
- 75 - wyjście zakończone nasadą strażacką 75, szybkozłącze
d) w zależności od zastosowanych zaworów:
- z zaworami grzybkowymi - pozwalające na szybkie otwarcie lub zamknięcie
- bez zaworów
e) W zależności od średnicy wejścia (przekrój rury): DN 100, DN 80, DN 50

Stojak hydrantowy zbudowany jest z rury oraz dwóch (lub 1) zaworów, zakończonych nasadami 75 albo 52. W dolnej części rury stojaka hydrantowego znajduje się stopka z podkładką uszczelniającą plus gwintem na rurze, na którym znajduje się nakrętka motylkowa do dynamicznego połączenia z przyłączem hydrantu podziemnego przystosowanego do zamocowania stojaka. Do dokręcenia stojaka na hydrant podziemny służy dwuramienna dźwignia, połączona z górnym końcem rury stojaka. Do kompletu można wykorzystywać klucze pożarnicze: klucz do hydrantu podziemnego z wymiennymi końcówkami.

PARAMETRY stojaka pojedynczego DN 80 B/B:

Wejście DN80
Rura DN80
Wyjścia [Storz] 1x75
Długość [mm] 905
Szerokość [mm] 330
Waga [kg] 4,46
