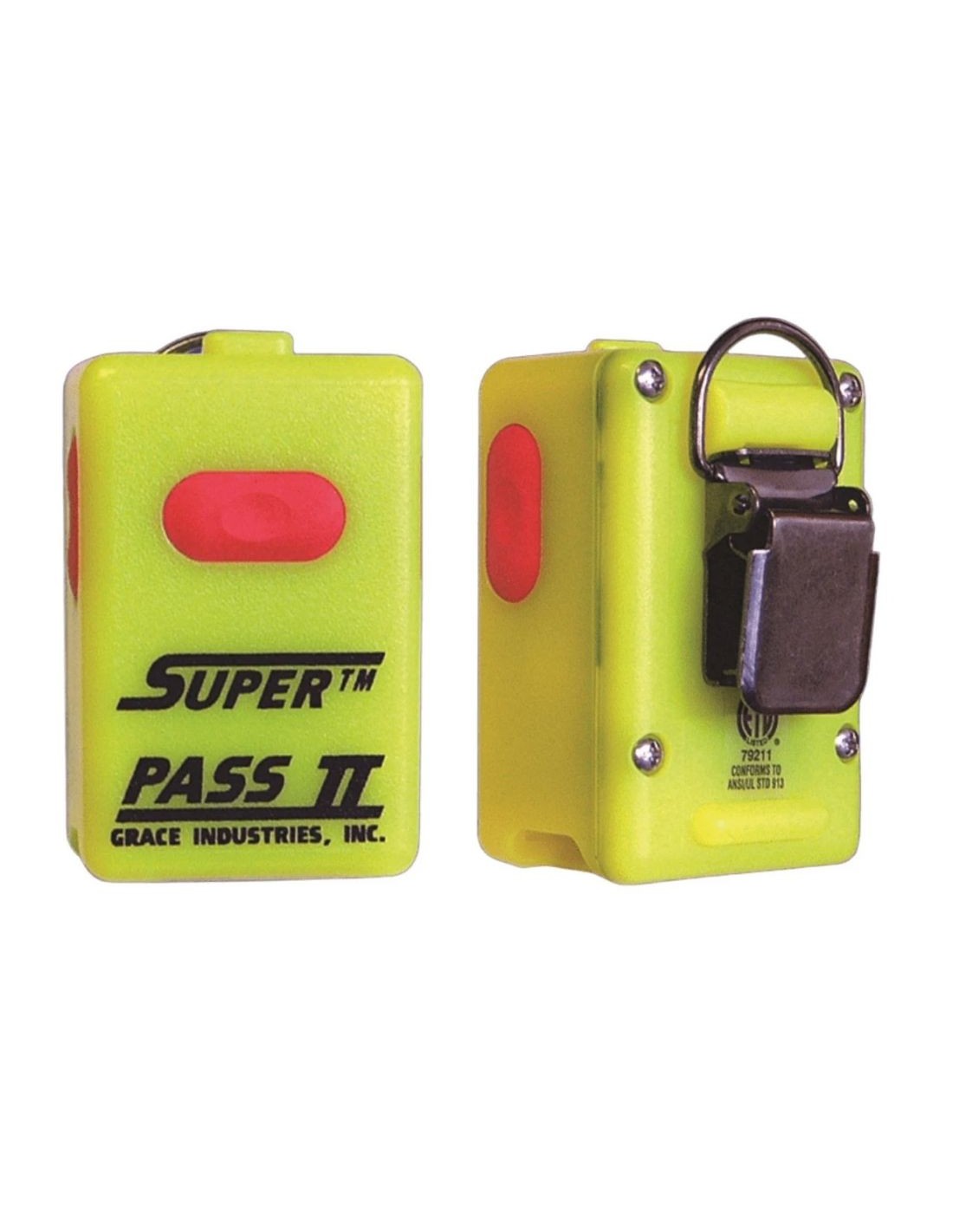

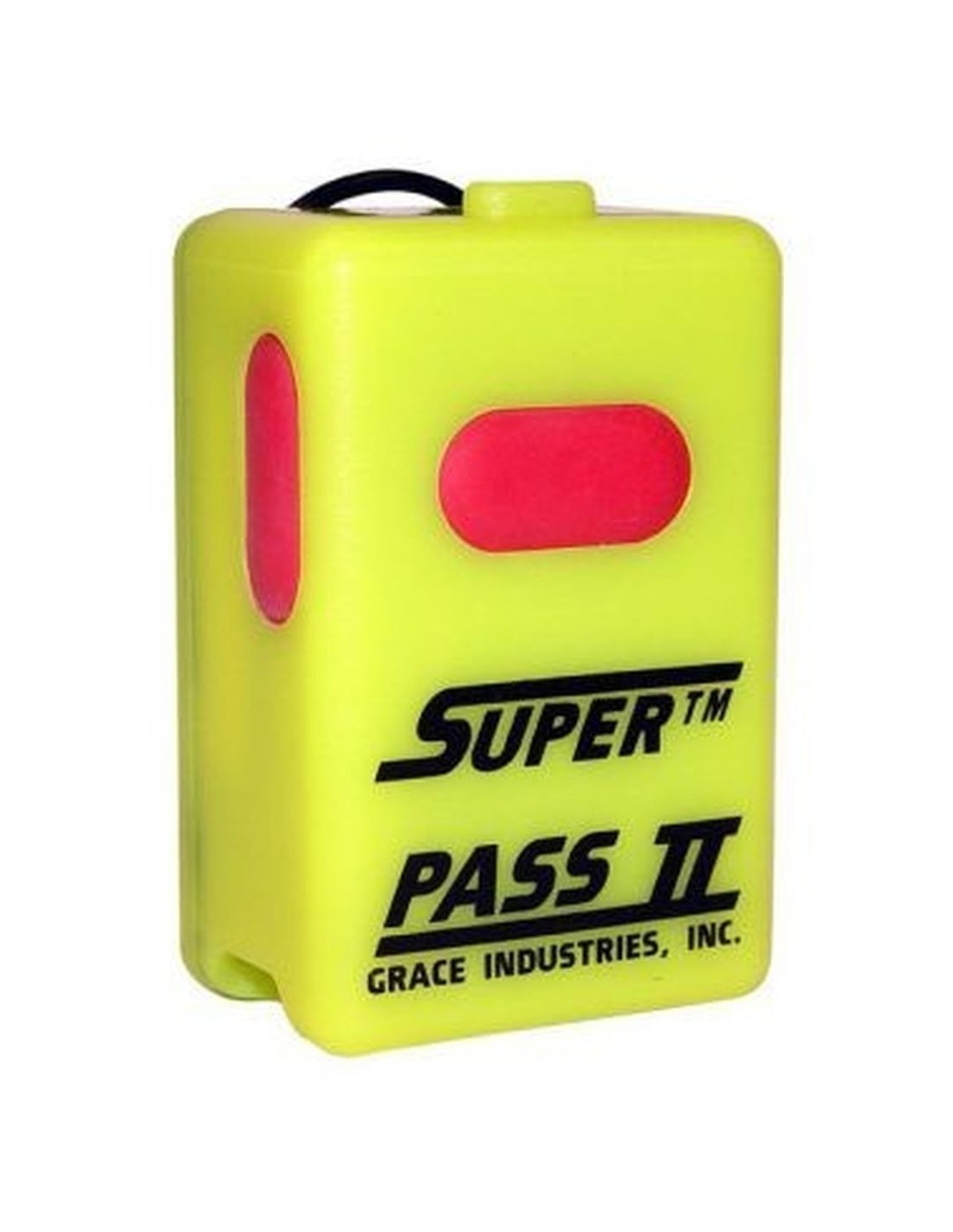

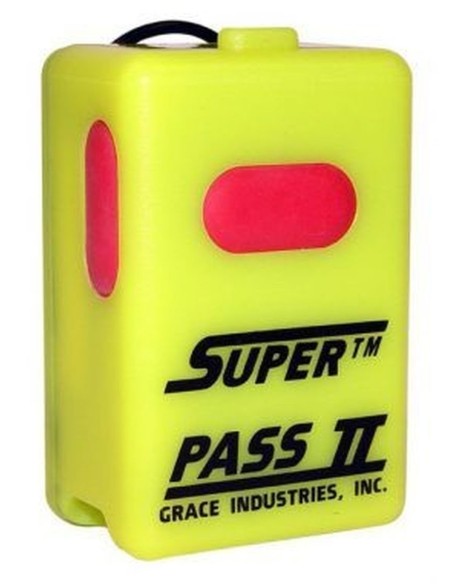

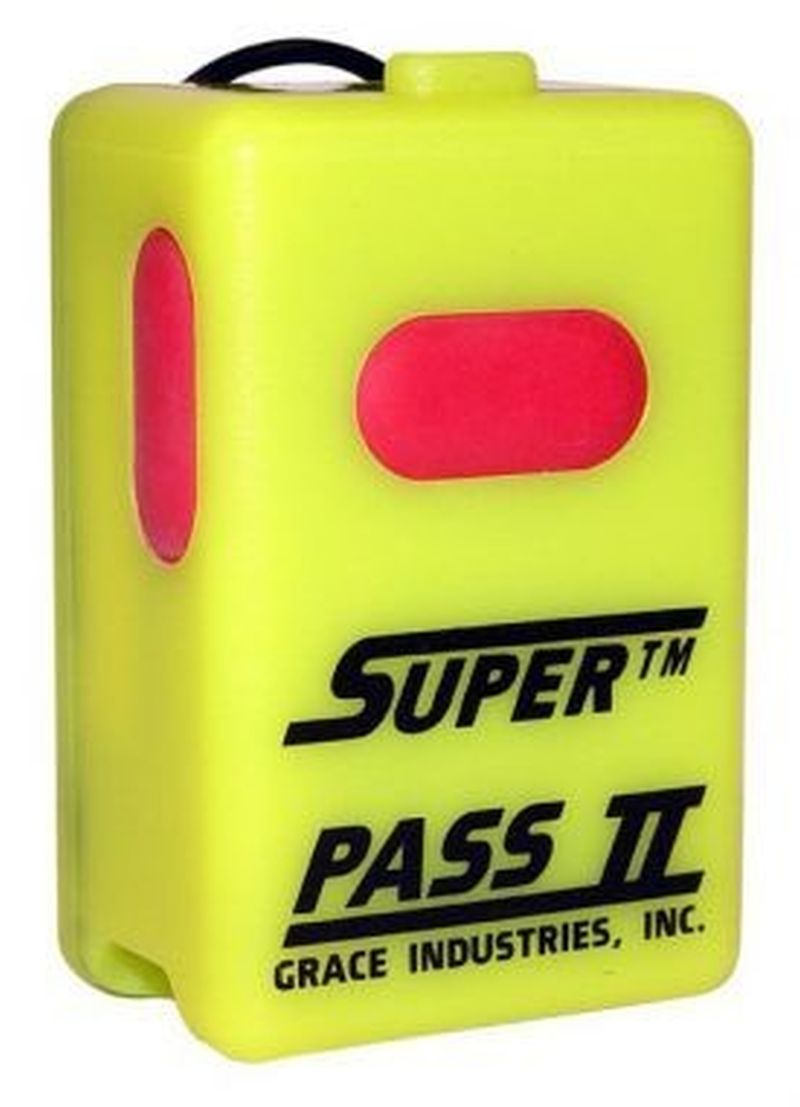

Sygnalizator bezruchu i temperatury SUPER PASS II - posiada dwa tryby: do wykrywania bezruchu lub do wykrywania i bezruchu, i nadmiernej temperatury
Charakterystyka
- Automatyczne uruchomienie
- Certyfikat do pracy w obszarach niebezpiecznych
- Użycie bez aparatu oddechowego
- Jaskrawe, doskonale widoczne lampki sygnalizacji stanu pracy
- Wykrywanie bezruchu
- Dodatkowo dostępne wykrywanie nadmiernej temperatury
- Łatwa obsługa i konserwacja
- Bardzo głośny sygnał alarmowy 98+ dBA
- Przyciski czarne - tylko bezruch
- Przyciski czerwone - bezruch i temperatura
AUTOMATYCZNE URUCHOMIENIE
Super PASS II jest to pierwszy Osobisty Sygnalizator Bezruchu (PASS), produkcji Grace Industries, spełniający wymagania amerykańskich przepisów NFPA, posiadający funkcję automatycznego uruchomienia. Funkcja ta zapewnia, że sygnalizator włącza się automatycznie w chwili wyjęcia z miejsca przechowywania.
KLUCZ DO PRZECHOWYWANIA I IDENTYFIKACJI
Po wyjęciu sygnalizatora Super PASS II z pozycji przechowywania, klucz odłącza się od jego obudowy, co powoduje natychmiastowe włączenie urządzenia w tryb wykrywania bezruchu, a także opcjonalnie temperatury. Po włączeniu Super PASS II wydaje serię sygnałów dźwiękowych. Sygnały te oznaczają stan uruchamiania urządzenia i towarzyszy im zapalanie na zmianę żółtych lampek sygnalizatora.
ALARM BEZRUCHU
Jeśli bezruch strażaka trwa od 18 do 23 sekund, urządzenie wchodzi w tryb 'Wstępnego alarmu' i wydaje sygnał dźwiękowy odpowiadający wstępnemu alarmowi. W trybie 'Wstępnego alarmu' przemienne świecenie żółtych lampek LED jest zastąpione przez chwilowe świecenie czterech czerwonych lampek LED. Głośność sygnału dźwiękowego staje się stopniowo coraz większa, co oznacza, że sygnalizator zbliża się do pełnego wejścia w tryb 'Alarmu'. Jeśli bezruch trwa od 30 do 35 sekund, Super PASS II wchodzi w tryb 'Alarmu'. W trybie tym cztery czerwone diody LED szybko migają i urządzenie wydaje głośny, modulowany dźwiękowy sygnał alarmowy. Taki sposób alarmowania stanowi nieocenioną pomoc w odnalezieniu strażaka, który stracił przytomność. Stan 'Alarmu' można skasować poprzez jednoczesne wciśnięcie obydwu bocznych przycisków urządzenia.
RĘCZNE WŁĄCZENIE ALARMU
Istnieje możliwość ręcznego włączenia alarmu sygnalizatora Super PASS II w trybie normalnej pracy, poprzez naciśnięcie przycisku 'Alarm' znajdującego się na przedniej ściance obudowy urządzenia. Kasowanie 'Alarmu' odbywa się poprzez jednoczesne wciśnięcie obydwu bocznych przycisków urządzenia.
SUPER PASS II z funkcją wykrywania wzrostu temperatury.
Szacunkowe czasy reakcji dla opcjonalnego alarmu termicznego
Temp. otoczenia 175 st.C - czas reakcji alarmowej: 6 min.
Temp. otoczenia 150 st.C - czas reakcji alarmowej: 8 min.
Temp. otoczenia 120 st.C - czas reakcji alarmowej: 10 min.
Temp. otoczenia 95 st.C - czas reakcji alarmowej: 12 min.
(podane czasy reakcji są szacunkowe z powodu zmienności czynników środowiskowych i bezwładności termicznej układu wykrywającego ciepło)
Super Pass II jest pierwszym Osobistym Przyrządem Alarmowym (Personal Alert Safety System - PASS) z firmy Grace Industries, posiadającym cechę "Automatycznego włączania". Cecha ta stanowi kolejny, wyższy poziom bezpieczeństwa, poprzez zapewnienie, że przyrząd nie tylko jest noszony przez użytkownika, ale z pewnością jest włączony, gdyż wyjęcie go z pozycji przechowywania powoduje jego automatyczne włączenie.
Instrukcja Obsługi
Zawsze należy przetestować przyrząd przed użyciem. Przy wyjmowaniu z pozycji przechowywania klucz włączający przyrządu Super Pass II jest wyciągany powodując jednocześnie włączenie przyrządu w trybie "Wykrywania bezruchu". Przyrząd Super Pass II po włączeniu wydaje serię głośnych dźwięków i zapalają się w nim czlery migające żółte lampki LED. Miganie żółtych lampek oznacza, że przyrząd jest w trybie "Wykrywania bezruchu".
Po około 18-25 sekundach bezruchu przyrząd włącza sygnał "Wstępnego Alarmu". W trybie "Wstępnego Alarmu" miganie żółtych lampek LED jest przerywane miganiem czerwonych lampek, czemu towarzyszy narastający w głośności sygnał dźwiękowy o jednostajnie zmiennej modulacji. Im dłużej przyrząd znajduje się w trybie "Wstępnego Alarmu" tym silniejszy staje się dźwięk alarmu, oznaczając, że przyrząd zbliża się coraz bardziej do stanu pełnego "Alarmu". Jeżeli bezruch trwa ok. 30-35 sekund, przyrząd wchodzi w stan "Alarmu". W stanie "Alarmu" miganie lampek żółtych i czerwonych jest zastępowane przez stałe i szybkie pulsowanie czterech czerwonych lampek, czemu towarzyszy szybkozmiennie modulowany sygnał dźwiękowy.
Kiedy przyrząd Super Pass II pracuje w trybie wykrywania bezruchu, można w dowolnej chwili włączyć "Alarm" poprzez ręczne przyciśnięcie przycisku alarmowego umieszczonego na przedniej ściance przyrządu. Po wejściu w stan alarmu można zresetować przyrząd wciskając jednocześnie obydwa przyciski znajdujące się po bokach jego obudowy. Aby wyłączyć Super Pass II należy umieścić przyrząd z powrotem na miejscu do przechowywania, włożyć klucz włączający i wcisnąć jednocześni e obydwa przyciski boczne.

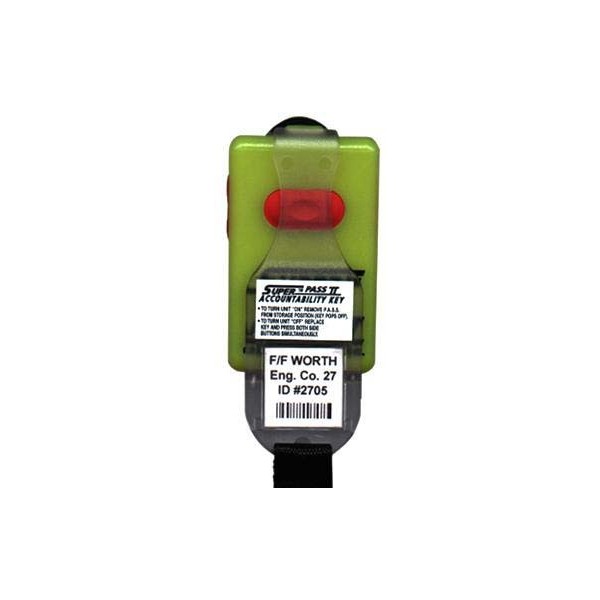

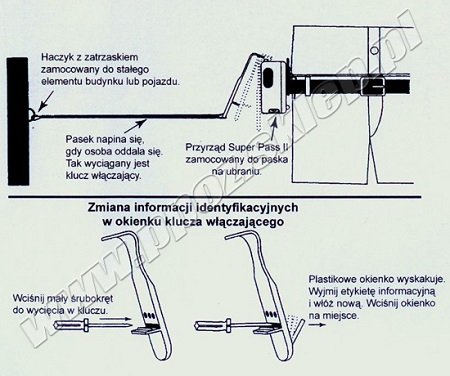

Nowością przyrządu Super Pass II jest Klucz włączający. Na kluczu znajduje się przezroczyste okienko, w którym można umieścić informacje identyfikacyjne konkretnego użytkownika, nazwiska, numery, oznaczenia wydziałów, kody paskowe itp. Przezroczyste okienko łatwo wskakuje na miejsce i chroni umieszczone pod nim informacje, umożliwiając szybką identyfikację użytkownika przyrządu.
Przyrząd Super Pass II należy umocować pewnie do pasa na prawym biodrze lub do paska przechodzącego przez ramię w pozycji pionowej. Najlepsze umieszczenie przyrządu powinno być ostatecznie wybrane przez samego użytkownika, tak by zapewniało łatwość obsługi i dobry dostęp.
Każda osoba zaangażowana w akcję ratowniczą lub gaszenie pożaru powinna być wyposażona i powinna używać wykrywacza bezruchu, co jest zgodne z wymaganiami norrny amerykańskiej NFPA 1500.
Potencjalni użytkownicy powinni być dokładnie zaznajomieni z użyciem przyrządu Super Pass H przed jego wykorzystaniem w akcji. Niedopełnienie tego obowiązku może narazić ludzi na niebezpieczeństwo.
Instalacja i Wymiana Baterii
Aby zredukować zagrożenie wywołania zapłonu w łatwopalnej lub wybuchowej atmosferze, należy wymieniać baterie w miejscu bezpiecznym i wolnym od zagrożeń. Wymiana baterii odbywa się następująco: należy zdjąć tylną pokrywę przyrządu, odłączyć i wyrzucić zużytą baterię i podłączyć nowe; następnie założyć z powrotem tylną pokrywę i delikatnie przykręcić cztery śrubki, dokręcając je na przemian, aby uszczelka obudowy ułożyła się prawidłowo i zapewniała dobre uszczelnienie wnętrza przyrządu. Nie przykręcać śrubek za mocno.
OSTRZEŻENIE! Zawsze należy używać baterii alkalicznych o napięciu 9V. Zalecana pod względem skuteczności jest bateria Duracell MN1604. Inne baterie mogą nie zapewniać tak długiej pracy. Zaleca się wymieniać baterie dwa razy do raku, chyba że wcześniej wystąpi Alarm Wyczerpania Baterii. Alarm Wyczerpania Baterii będzie sygnalizowany dźwiękiem, gdy jej pojemność zostanie wyczerpana do ok. 20% pełnej wartości (co daje ok. 1 godziny pracy). Kiedy wystąpi Alarm Wyczerpania Baterii konieczna jest natychmiastowa wymiana baterii. Alarm Wyczerpania Baterii jest łatwy do rozpoznania - stanowi go seria trzech sygnałów wydawanych przez przyrząd co pięć sekund, gdy Super Pass II pracuje w trybie wykrywania bezruchu. Firrna Grace Industries, Inc. nie bierze odpowiedzialności za mechaniczne, elektryczne lub inne rodzaje usterek baterii. "Ostrzeżenie - wymiana elementów może powodować utratę wewnętrznego bezpieczeństwa przyrządu."
Ograniczenia
Super Pass II spełnia wymagania stawiane Osobistym Przyrządem Alarmowym (Personal Alert Safety System -PASS) jako wyposażenie strażaków, które są użytkowane przez strażaków zaangażowanych w akcje gaśnicze, ratownicze, lub inne niebezpieczne zadania, które są określone w amerykańskiej normie NFPA 1982 w zakresie dotyczącym Osobistych Przyrządów Alarmowych - PASS. wydanie 1998.
Nieprzestrzeganie obowiązku sprawdzenia funkcjonowania przyrządu Super Pass II przed użyciem może prowadzić do wystąpienia poważnych zagrożeń i być przyczyną obrażeń ciała lub utraty życia. Pomimo, iż Super Pass II spełnia aktualne wymagania normy NFPA. nie ma pełnej gwarancji, że przyrząd nie ulegnie awarii. Nawet najlepszy PASS nie zrekompensuje złego użytkowania lub braku przeszkolenia i konserwacji.
Pomimo, iż można sprawdzić, czy przyrząd Super Pass II działa prawidłowo, to jednak większość jego parametrów nie może być przetestowana przez użytkownika w terenie.
Konserwacja
Przyrząd Super Pass II wymaga minimalnej konserwacji i zapewnia lata bezawaryjnej pracy. Prosimy przestrzegać następujących zaleceń:
• Po każdym użyciu przyrządu należy go oczyścić przy pomocy wilgotnej szmatki i ciepłej wody. Nie używać do czyszczenia rozpuszczalników.
• Sprawdzić, czy przyrząd nie ma śladów uszkodzeń mechanicznych.
• Przechowywać przyrządy Super Pass II w miejscu suchym i dobrze wentylowanym, przestrzegając zaleceń dotyczących baterii. Firma D u racell zaleca przechowywanie baterii w zakresie od 10°C do25°C przy wilgotności względnej nie przekraczającej 65%.
• Przyrząd skażony substancjami chemicznymi lub radioaktywnymi musi być wyrzucony lub poddany odkażaniu zgodnie ze stosownymi przepisami.
• Wymieniać baterie co 6 miesięcy, lub wcześniej, jeżeli wystąpi alarm wyczerpania baterii.
• Nie znaczyć obudowy ani nie malować farbą
LCIE 05 ATEX 6022 X/01 CE - Dyrektywa 94/9/CE Ex - 111 G EEx ia H C T4
- EN 50014 (1997) + poprawki 1 i 2
- EN 50020 (2002)
Certyfikaty bezpieczeństwa
Certyfikat Wewnętrznego Bezpieczeństwa: UL913, do użycia w obszarach niebezpiecznych Klasy 1, Dział 1, Grupy A, B, C i D.
Specyfikacje NFPA: Spełnia wszystkie aktualne wymagania normy NFPA 1982, wydanie 1998.
Posiada świadectwo dopuszczenia nr 1382/2012 Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej w Józefowie.
Wymiary: szerokość 55,5 x wysokość 85 x grubość 46 mm
Waga: 200 gram z baterią (bez klucza)
Dźwiękowy sygnał alarmowy; 98+ dbA w odległości 3 metrów
Wizualne wskazania stanów pracy:
"Wyłączony" - klucz włączający na miejscu, brak świecenia LED
seria zanikających, głośnych sygnałów dźwiękowych "Włączony" - klucz włączający wyjęty, miganie przemienne żółtych lampek LED
seria narastających, głośnych sygnałów dźwiękowych "Alarm Wstępny" - brak wykrycia ruchu przez 18-23 sekundy
przemienne miganie żółtych lampek przerywane jest pulsowaniem czterech czerwonych
lampek LED
towarzyszy temu narastający w głośności sygnał dźwiękowy o jednostajnie zmiennej
modulacji "Alarm" - brak wykrycia ruchu przez 30-35 sekund
przemienne miganie żółtych lampek zastąpione przez szybkie pulsowanie czterech
czerwonych lampek LED
towarzyszy temu szybkozmienny, głośny (98+ dBA) sygnał dźwiękowy
sygnał alarmowy ma częstotliwość 1000 do 2000 Hz i brzmi w cyklach 5,25 sekund z przerwami po 0,75 sekundy, dla ułatwienia odnalezienia kierunku do osoby potrzebującej pomocy.
Włączenie: włączenie układów elektronicznych
"Automatyczne Włączenie" - przejście ze sianu wyłączenia do Trybu Wykrywania Bezruchu po wyjęciu przyrządu z miejsca przechowywania klucz włączający wyskakuje ze swego miejsca i powoduje automatyczne włączenie trybu Wykrywania Bezruchu "Alarm" - przyrząd może być wprowadzony w stan Alarmu w dowolnej chwili poprzez wciśnięcie przycisku na froncie obudowy przyrządu. "Resetowanie" - kiedy przyrząd znajduje się w sianie Alarmu, można go zresetować poprzez jednoczesne wciśnięcie obydwu przycisków na bokach obudowy przyrządu. "Wyłączenie" - można wyłączyć przyrząd wkładając na miejsce klucz włączający i jednocześnie wciskając obydwa przyciski na bokach obudowy.
Obudowa: mocna, trwała, odporna na udary i wysoką temperaturę, półprzeźroczysta, wykonana z żółtego poliwęglanu. W trybach Wykrywania, Wstępnego Alarmu i Alarmu świeci cała obudowa.

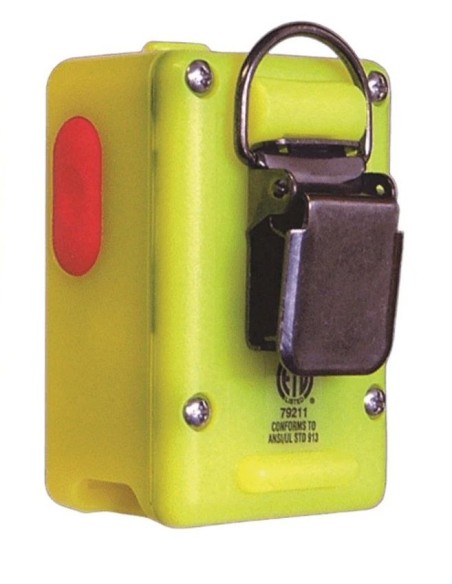

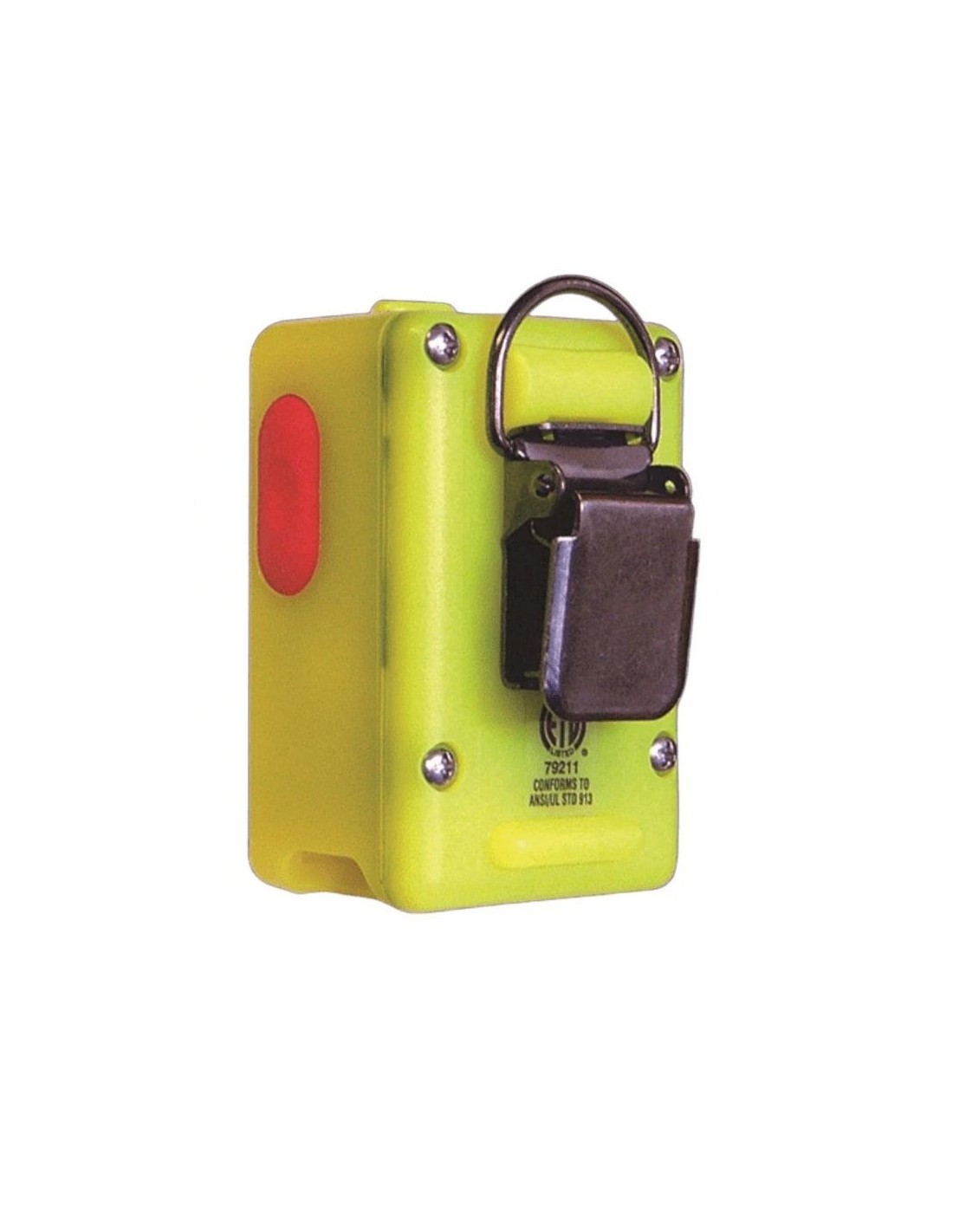

Metody noszenia: mocny klips i kółko do mocowania na odzieży strażackiej lub wyposażeniu
Rozróżnialność dźwięku: 6 dBA względem danego hałasu tła
Bateria: 9V, zalecana Duracell MN1604
Żywotność baterii: Około 50 godzin w trybie Wykrywania i ponad 5 godzin w trybie Alarmu.
Super Pass II z Opcją Wykrywania Temperatury
Przyrząd jest wyposażony w zdolność do wykrywania temperatury, jeżeli boczne przyciski i przycisk alarmu są w kolorze czerwonym, a numer seryjny kończy się literą H. Numer seryjny jest oznaczony na obudowie baterii.
Alarm temperaturowy przyrządu Super Pass II (szybki, ćwierkający sygnał) nie powinien być uważany za absolutną miarę islniejącej w otoczeniu temperatury. Alarm temperaturowy może zabrzmieć wcześniej lub później, w zależności od zmierzonego przebiegu temperatury w czasie. Przebieg temperatury w czasie jest również zależny od miejsca, w którym przyrząd jest przyczepiony do ubrania użytkownika, oraz od warunków panujących w miejscu pożaru.
Po przekroczeniu progu alarmowego półprzewodnikowego czujnika temperatury, przyrząd wydaje sygnał dźwiękowy alarmu termicznego oraz zaznacza ten alarm specyficznym zapaleniem lampek alarmowych. Sygnałem alarmu termicznego jest głośny, ćwierkający dźwięk, czemu towarzyszy powolne pulsowanie czterech czerwonych lampek LED. Alarmu termicznego nie można wyłączyć. Przyrząd rnusi zostać ochłodzony poniżej progu alarmowego i alarm wyłączy się automatycznie.
Szacunkowe czasy reakcji dla alarmu termicznego 175°C 6 minut 150°C 8 minut 120°C 10 minut 95°C 12 minut
Uwaga: Dla Super Pass II wyposażonego w wykrywanie temperatury tylko część związana z wykrywaniem bezruchu jest zgodna z normą NFPA. W tej chwili nie ma jeszcze kryteriów NFPA i zaleceń dotyczących wykrywania temperatury.
Gwarancja
Gwarancja wynosi 12 miesięcy od daty zakupu.
Wymiary: 54 mm x 80 mm x 41 mm (bez klipsa)
Waga: 200 g (bez klucza)
Głośność alarmu: 98+ dBA min. mierzone w odległości 3 m
Czujnik bezruchu: Akcelerometr elektroniczny
Obudowa: Trwała, poliwęglanowa, odporna na uderzenia i wysoką temperaturę, częściowo przezroczysta
Rozróżnialność dźwięku: 6 dBA względem hałasu tła
Bateria: Alkaliczna, 9 V, zalecany typ Duracell MN 1604. Czas pracy: 40 godzin w trybie wykrywania.
Certyfikaty: Zgodność z przepisami NFPA 1982 (wydanie 1998); Certyfikat badania typu WE nr LCIE05ATEX6022X potwierdzający wykonanie przeciwwybuchowe: Ex II 1G EEx ia II C T4. Znak CE.
Gwarancja: Jeden rok od daty nabycia.
Posiada aktualne Świadectwo Dopuszczenia CNBOP w Józefowie
