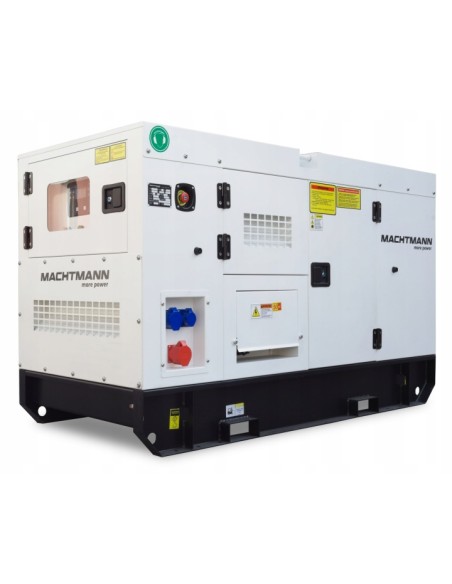

Agregat prądotwórczy Machtmann 80 kW ATS trójfazowy Yuchai MN-YC80

Agregat prądotwórczy Machtmann MN-YC80 to trójfazowy agregat diesla o mocy znamionowej 80 kW / 100 kVA, przeznaczony do zasilania awaryjnego i przemysłowego. Urządzenie wyposażono w silnik wysokoprężny Yuchai YC4A140L-D20, prądnicę synchroniczną z uzwojeniem miedzianym, sterownik ComAp AMF25 oraz automatyczny układ ATS/SZR, który umożliwia samoczynne uruchomienie agregatu w przypadku zaniku napięcia w sieci.

Model MN-YC80 sprawdzi się jako źródło zasilania rezerwowego dla firm, gospodarstw, zakładów produkcyjnych, obiektów usługowych, budynków użyteczności publicznej oraz innych miejsc wymagających stabilnej dostawy energii elektrycznej.

Najważniejsze cechy

• moc znamionowa: 80 kW / 100 kVA

• moc maksymalna: 88 kW / 110 kVA

• silnik wysokoprężny Yuchai YC4A140L-D20

• prądnica synchroniczna, bezszczotkowa, samowzbudna

• uzwojenie stojana i wirnika z czystej miedzi

• stabilizacja napięcia AVR: ±2%

• sterownik ComAp AMF25

• automatyczny układ ATS/SZR

• rozruch elektryczny

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• wyciszona, wodoszczelna obudowa

• czas pracy na zbiorniku: do 16 godzin

• poziom hałasu: około 73–75 dB

• gniazda 230 V i 400 V w standardzie

Silnik Yuchai YC4A140L-D20

Agregat został wyposażony w przemysłowy silnik wysokoprężny marki Yuchai. Jednostka jest chłodzona cieczą, pracuje z prędkością 1500 obr./min i jest przystosowana do pracy ciągłej. Elektroniczna regulacja obrotów wspiera stabilną pracę agregatu pod obciążeniem.

Parametry silnika

• model: Yuchai YC4A140L-D20

• rodzaj silnika: wysokoprężny, diesel

• typ silnika: turbodoładowany

• liczba cylindrów: 4

• moc silnika: 88 kW / 120 KM

• pojemność skokowa: 4840 cm³

• system paliwowy: pompa wtryskowa

• chłodzenie: ciecz

• prędkość obrotowa: 1500 obr./min

• konfiguracja silnika: rzędowy R4

• regulacja obrotów: elektroniczna

• przystosowanie do pracy ciągłej: tak

• turbodoładowanie: tak

Prądnica synchroniczna z uzwojeniem miedzianym

W agregacie zastosowano wysokiej jakości prądnicę synchroniczną, bezszczotkową i samowzbudną. Stojan oraz wirnik wykonano z czystej miedzi, co wpływa na sprawność, trwałość i stabilność pracy urządzenia.

Konstrukcja prądnicy pomaga ograniczać zniekształcenia napięcia wyjściowego i dobrze sprawdza się przy zasilaniu odbiorników o nieliniowym charakterze pracy.

Parametry prądnicy

• model prądnicy: MN-274C

• moc znamionowa: 80 kW / 100 kVA

• moc maksymalna: 88 kW / 110 kVA

• prąd nominalny: 73 A / fazę

• typ: synchroniczna, bezszczotkowa, samowzbudna

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• stabilizacja napięcia AVR: tak, ±2%

• sprawność prądnicy: 97%

• stopień ochrony: IP23

• wykonanie: stojan i wirnik z czystej miedzi

• zabezpieczenie: przeciążeniowo-termiczne CCU

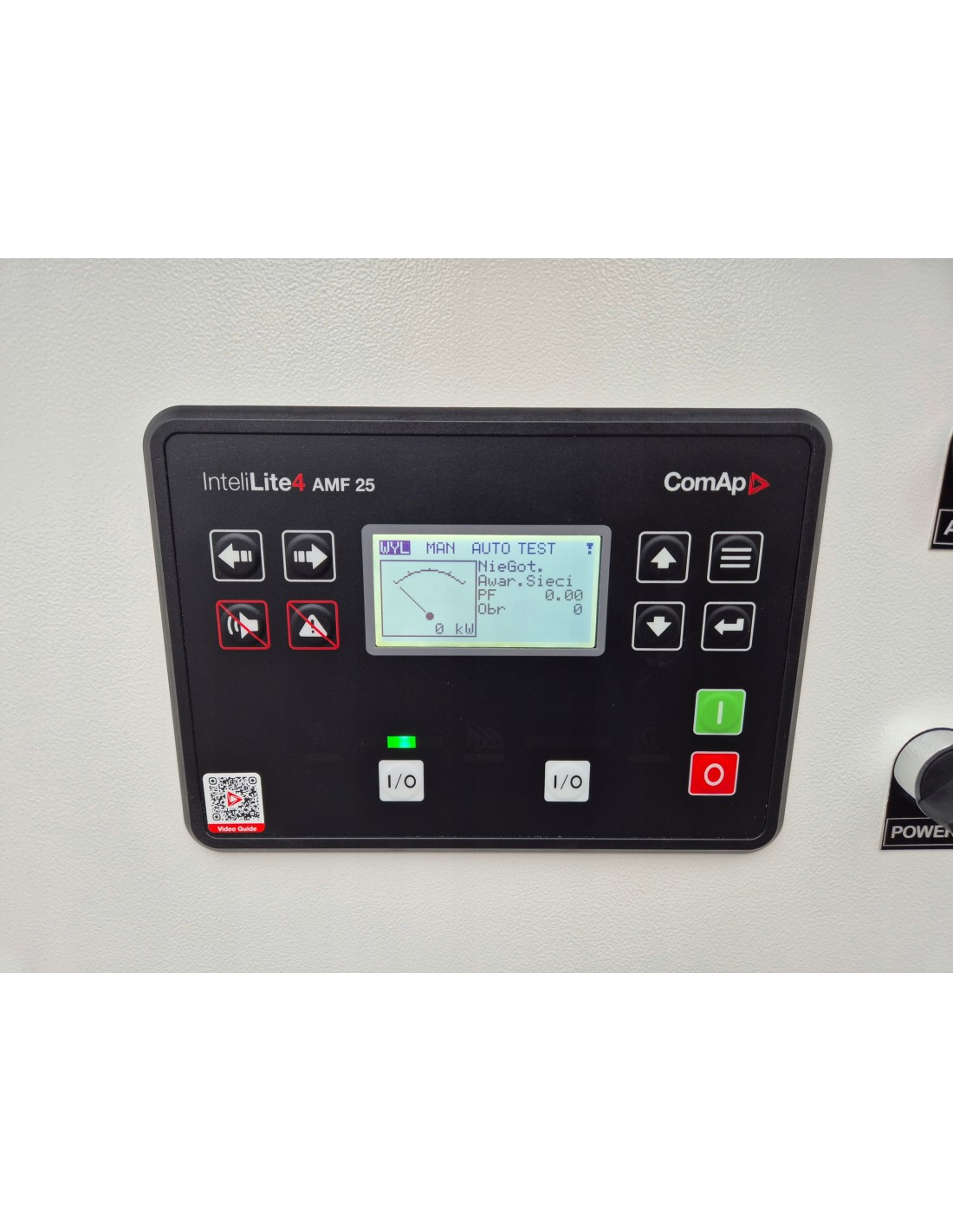

Sterownik ComAp AMF25

Agregat wyposażono w sterownik ComAp AMF25, który umożliwia kontrolę pracy urządzenia oraz współpracę z układem automatycznego załączania rezerwy. Rozwiązanie to ułatwia obsługę agregatu i pozwala monitorować najważniejsze parametry pracy.

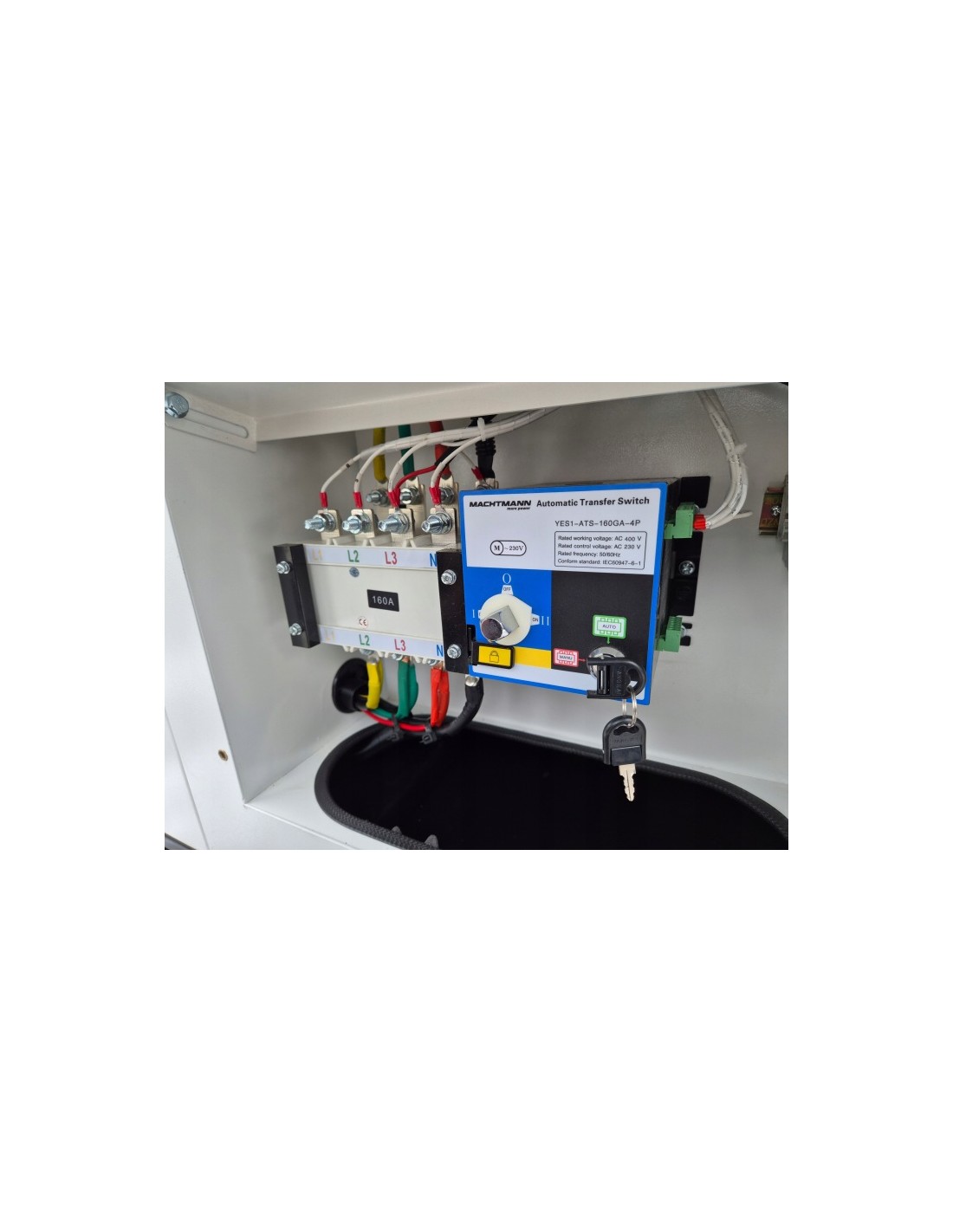

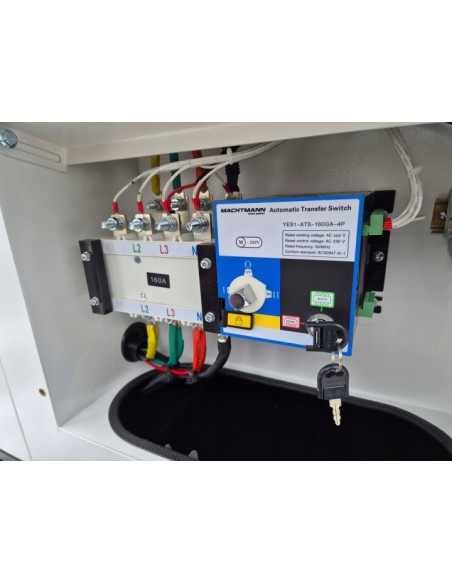

Automatyczny układ ATS/SZR

Model MN-YC80 posiada w standardzie automatyczny układ ATS/SZR, który uruchamia agregat po zaniku zasilania sieciowego i zatrzymuje go po powrocie napięcia. Dzięki temu urządzenie może pełnić funkcję zasilania awaryjnego dla obiektów wymagających ciągłości pracy.

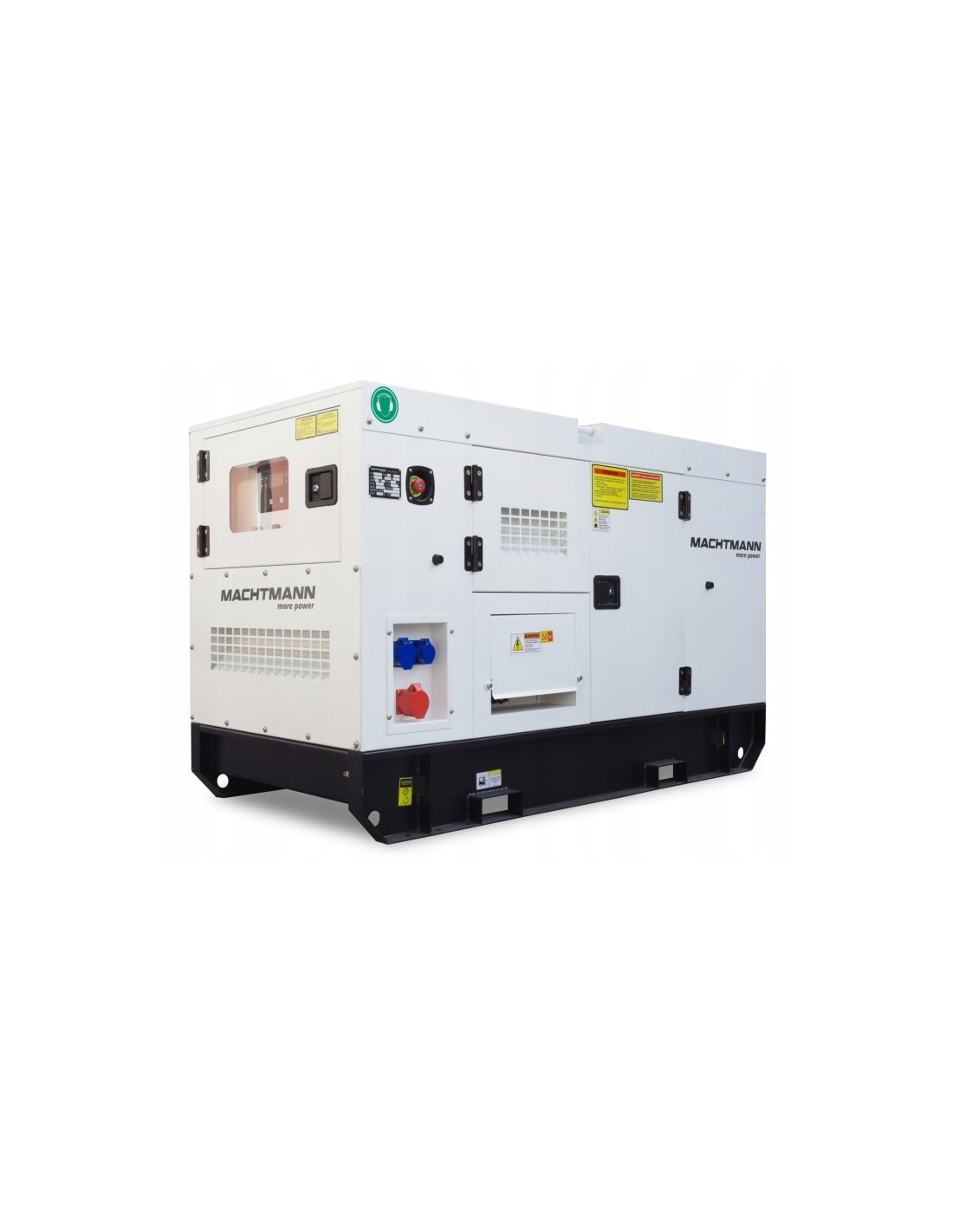

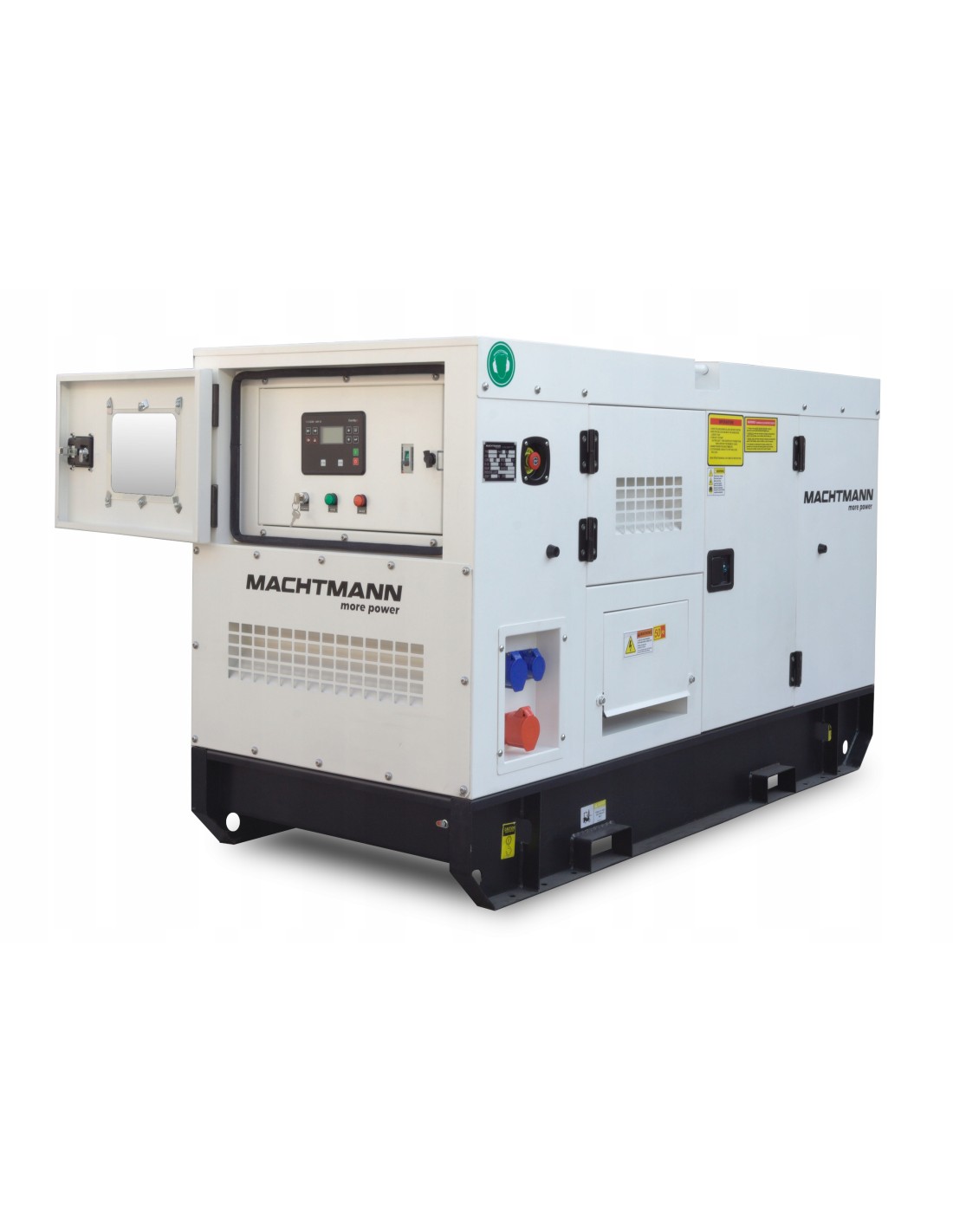

Obudowa wyciszona i odporna na warunki atmosferyczne

Agregat znajduje się w wyciszonej, wodoszczelnej obudowie wykonanej ze stali ocynkowanej i zabezpieczonej antykorozyjnie. Konstrukcja chroni podzespoły przed opadami atmosferycznymi, ułatwia dostęp serwisowy i poprawia komfort użytkowania.

Cechy obudowy

• stal ocynkowana zabezpieczona antykorozyjnie

• pełna izolacja przed opadami atmosferycznymi

• poziom hałasu: około 73–75 dB

• łatwy dostęp do komponentów serwisowych

• płyta antywibracyjna z wycięciem do transportu wózkiem widłowym

• centralnie umieszczony zbiornik paliwa pod silnikiem i prądnicą

• kompaktowa konstrukcja obudowy

• drzwi zabezpieczone zamkiem

• wlew paliwa zamykany na kluczyk

• oznaczenia ostrzegawcze w języku polskim

• haki montażowe do podnoszenia HDS

Gniazda i wyposażenie

Agregat posiada zestaw gniazd jednofazowych i trójfazowych wraz z zabezpieczeniami. Na życzenie klienta możliwe jest wykonanie innej konfiguracji gniazd zgodnie z zapotrzebowaniem.

Gniazda

• 230 V 16 A

• 230 V 32 A

• 400 V 64 A
