Agregat prądotwórczy Machtmann 100 kW ATS trójfazowy Yuchai MN-YC100

Agregat prądotwórczy Machtmann MN-YC100 to wydajne, trójfazowe źródło zasilania awaryjnego i przemysłowego o mocy znamionowej 100 kW / 125 kVA. Urządzenie wyposażono w niezawodny silnik wysokoprężny Yuchai YC6B180L-D20, miedzianą prądnicę synchroniczną oraz automatyczny układ ATS/SZR, który umożliwia samoczynne uruchomienie agregatu w przypadku zaniku zasilania z sieci.

Agregat sprawdzi się jako zabezpieczenie energetyczne dla zakładów przemysłowych, gospodarstw, firm, obiektów usługowych, budynków użyteczności publicznej oraz wszędzie tam, gdzie wymagana jest stabilna i niezależna dostawa energii elektrycznej.

Najważniejsze cechy

• moc znamionowa: 100 kW / 125 kVA

• moc maksymalna: 110 kW / 137,5 kVA

• silnik wysokoprężny Yuchai YC6B180L-D20

• prądnica wykonana w 100% z miedzi

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• automatyczny układ ATS/SZR

• sterownik ComAp AMF25

• rozruch elektryczny

• wyciszona, wodoszczelna obudowa

• czas pracy na zbiorniku: do 16 godzin

• gniazda 230 V i 400 V w standardzie

• obudowa zabezpieczona antykorozyjnie

Silnik Yuchai YC6B180L-D20

Agregat został wyposażony w przemysłowy silnik wysokoprężny marki Yuchai. Jest to jednostka przystosowana do pracy ciągłej, chłodzona cieczą i pracująca z prędkością 1500 obr./min, co przekłada się na stabilną pracę oraz wysoką trwałość urządzenia.

Parametry silnika

• model: Yuchai YC6B180L-D20

• rodzaj silnika: wysokoprężny, diesel

• moc silnika: 120 kW / 163 KM

• liczba cylindrów: 4

• pojemność skokowa: 6870 cm³

• układ cylindrów: rzędowy

• chłodzenie: ciecz

• prędkość obrotowa: 1500 obr./min

• system paliwowy: pompa wtryskowa

• regulacja obrotów: elektroniczna

• przystosowanie do pracy ciągłej: tak

• turbodoładowanie: tak

Prądnica synchroniczna z uzwojeniem miedzianym

W agregacie zastosowano wysokiej jakości prądnicę synchroniczną, bezszczotkową i samowzbudną. Uzwojenie stojana oraz wirnika wykonano z czystej miedzi, co wpływa na wysoką sprawność i stabilność pracy.

Konstrukcja prądnicy ogranicza występowanie harmonicznych napięcia, dzięki czemu agregat dobrze sprawdza się również przy zasilaniu odbiorników o nieliniowym charakterze pracy.

Parametry prądnicy

• model prądnicy: MN-274D

• moc znamionowa: 100 kW / 125 kVA

• moc maksymalna: 110 kW / 137,5 kVA

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• typ: synchroniczna, bezszczotkowa, samowzbudna

• stabilizacja napięcia AVR: tak, ±2%

• sprawność prądnicy: 97%

• stopień ochrony: IP23

• zabezpieczenie: przeciążeniowo-termiczne CCU

• uzwojenie: stojan i wirnik z czystej miedzi

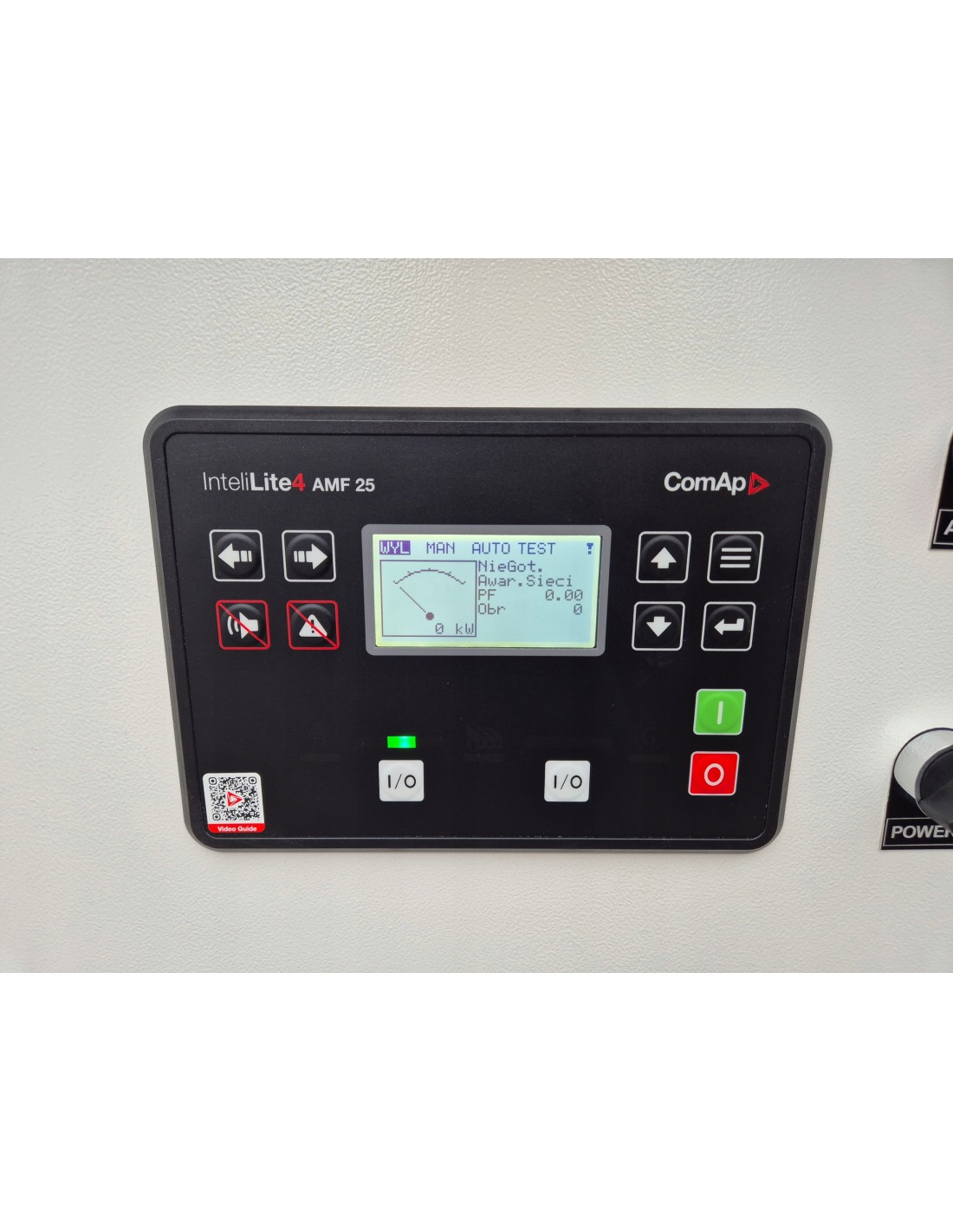

Sterownik ComAp AMF25

Agregat wyposażono w sterownik ComAp AMF25, który odpowiada za kontrolę pracy urządzenia oraz współpracę z układem automatycznego załączania rezerwy. Sterownik umożliwia monitorowanie parametrów pracy agregatu i zapewnia wygodną obsługę całego systemu.

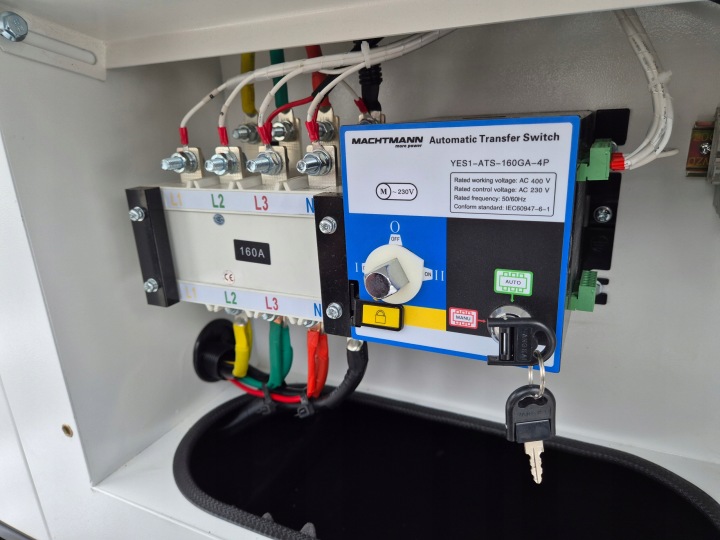

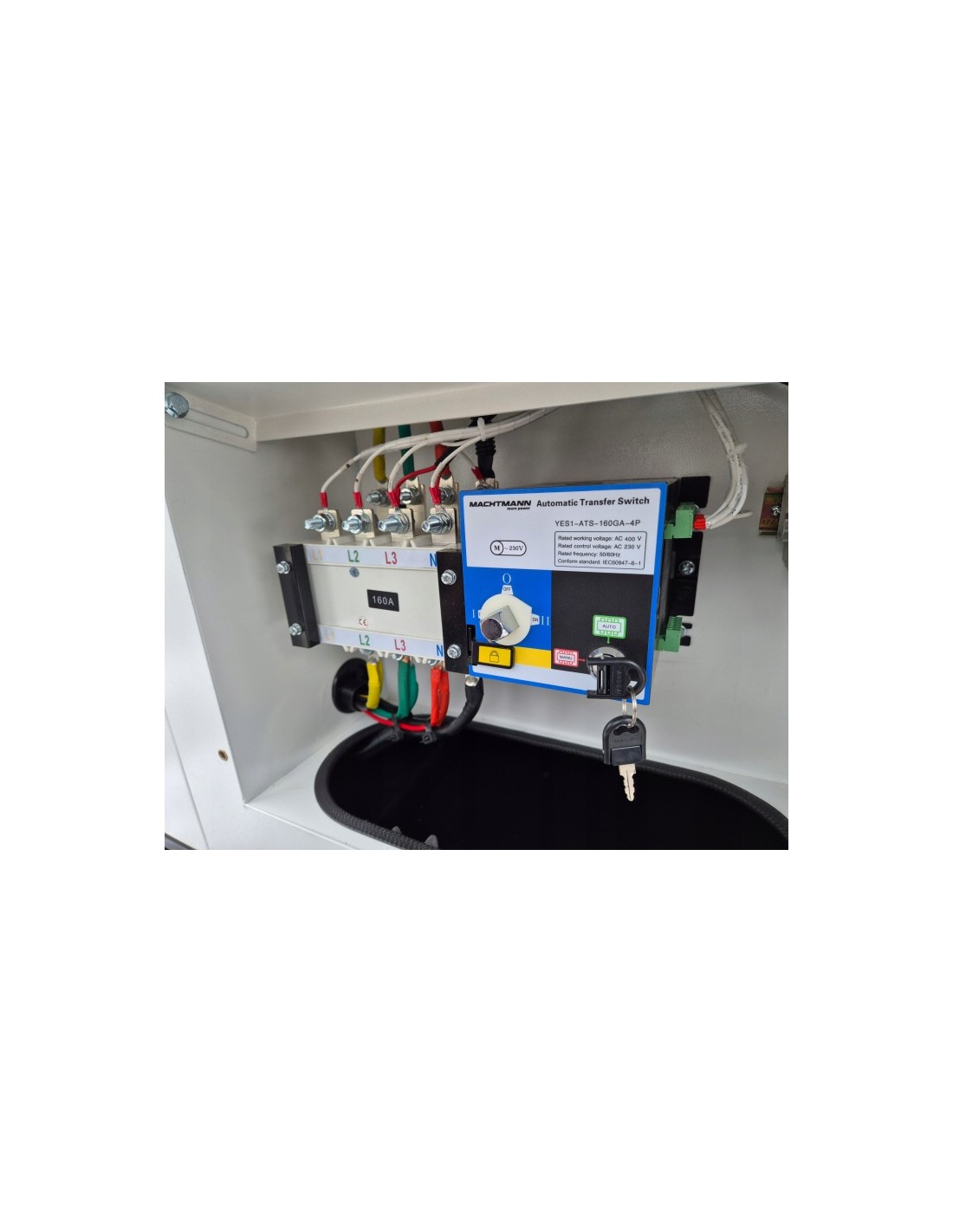

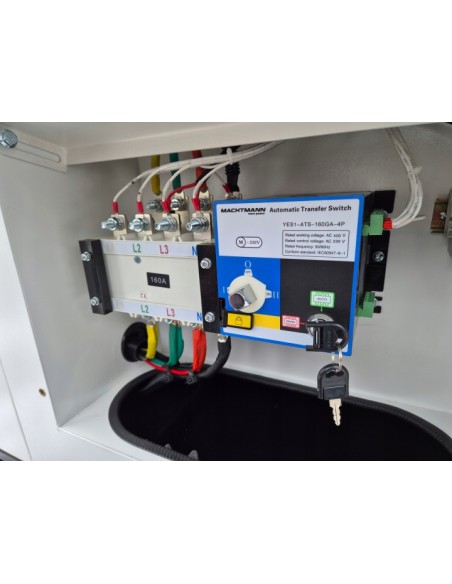

Automatyczny układ ATS/SZR

W standardzie agregat posiada pełni zautomatyzowany układ ATS/SZR, który pozwala na automatyczne uruchomienie urządzenia po zaniku napięcia w sieci oraz zatrzymanie agregatu po powrocie zasilania podstawowego. To praktyczne rozwiązanie dla obiektów wymagających ciągłości zasilania.

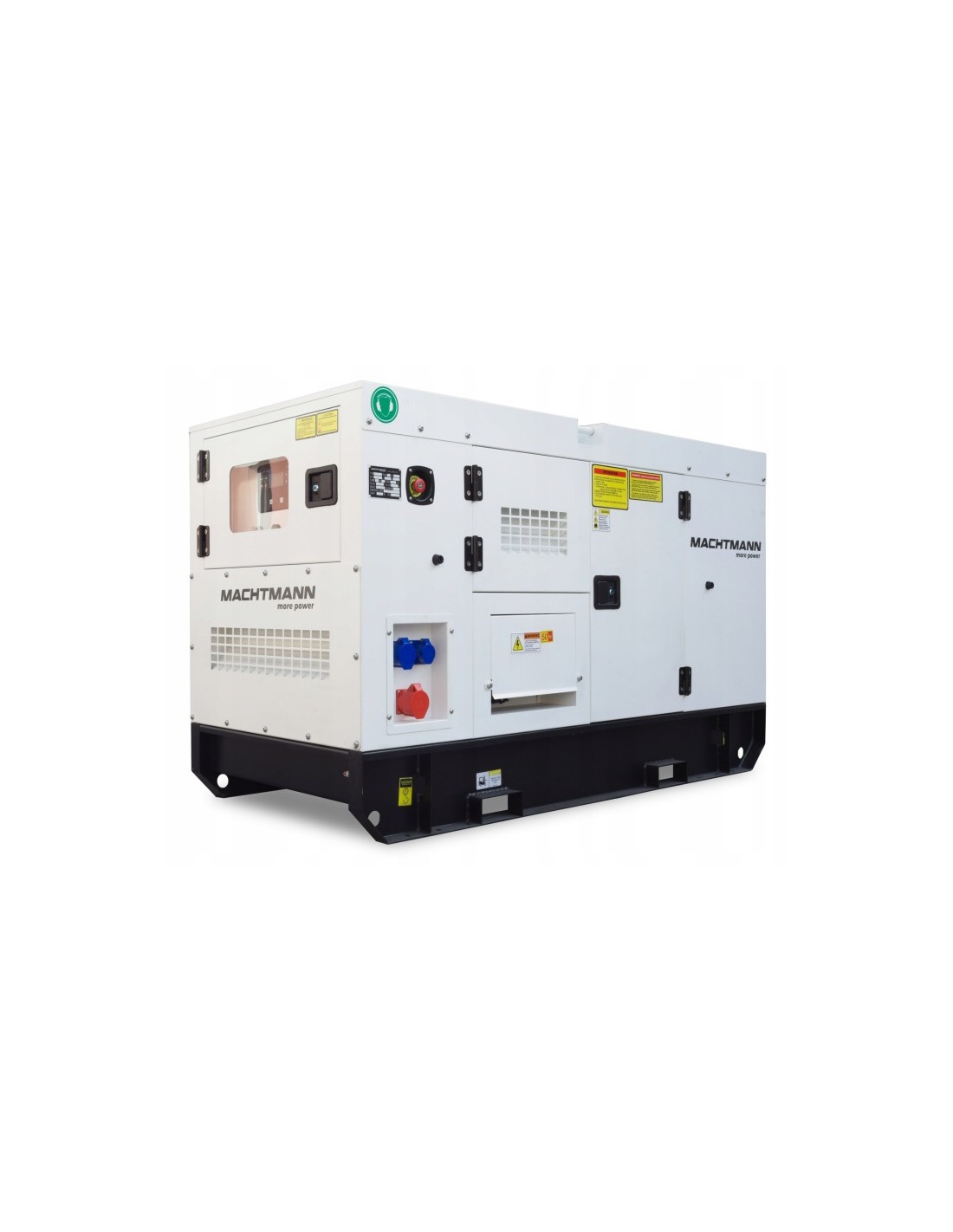

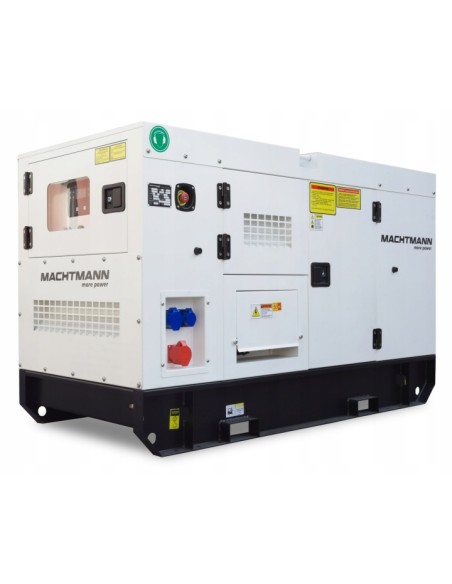

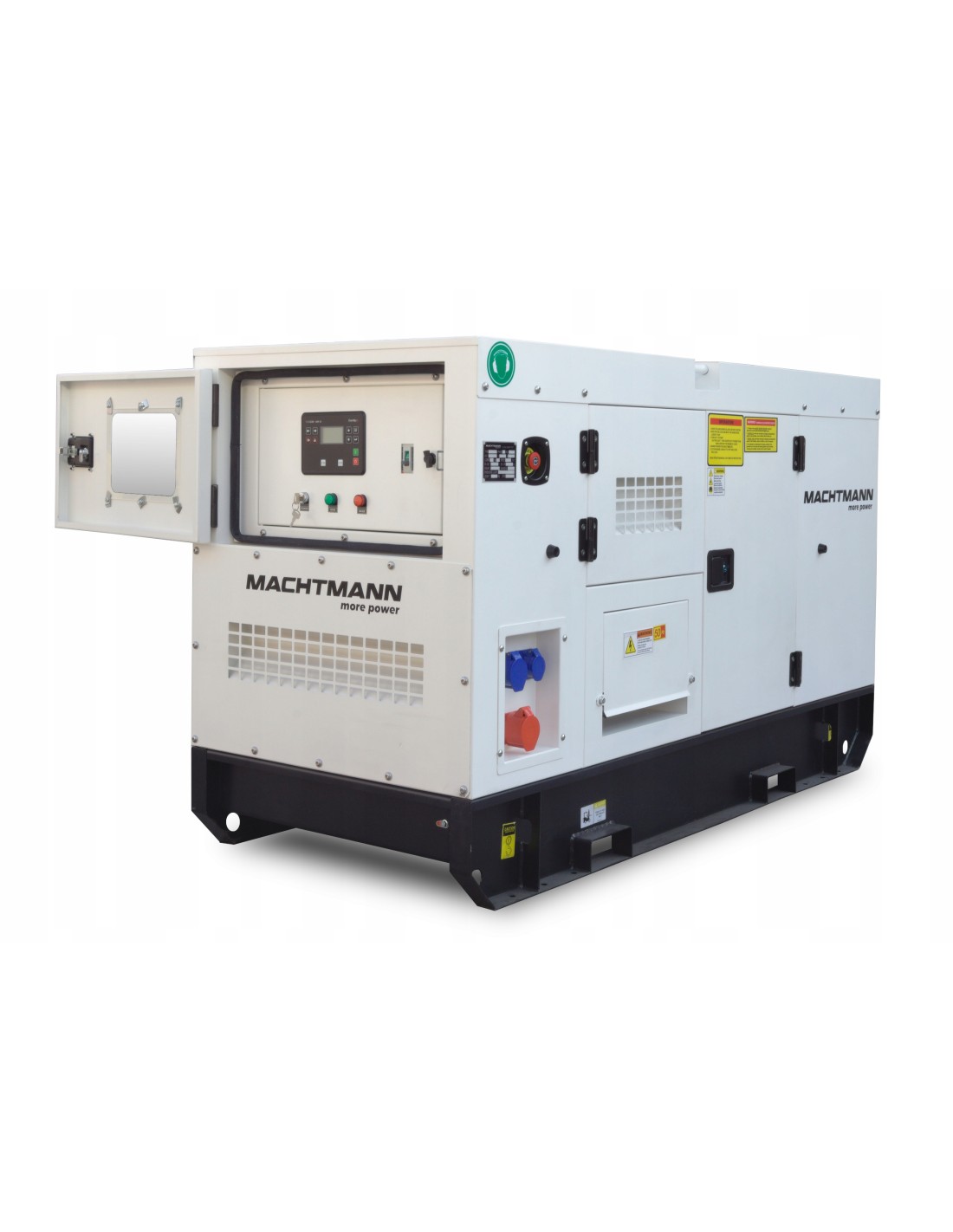

Obudowa wyciszona i odporna na warunki atmosferyczne

Agregat znajduje się w wyciszonej, wodoszczelnej obudowie wykonanej ze stali ocynkowanej i zabezpieczonej antykorozyjnie. Konstrukcja chroni podzespoły przed wpływem warunków atmosferycznych, ułatwia serwisowanie oraz zwiększa bezpieczeństwo użytkowania.

Cechy obudowy

• stal ocynkowana zabezpieczona antykorozyjnie

• pełna izolacja przed opadami atmosferycznymi

• poziom hałasu: około 73–75 dB

• łatwy dostęp do komponentów serwisowych

• płyta antywibracyjna

• konstrukcja przystosowana do transportu wózkiem widłowym

• centralnie umieszczony zbiornik paliwa

• drzwi zamykane na zamek

• wlew paliwa zabezpieczony kluczykiem

• oznaczenia ostrzegawcze w języku polskim

• haki montażowe do podnoszenia HDS

Gniazda i wyposażenie

Agregat posiada w standardzie zestaw gniazd jednofazowych i trójfazowych wraz z zabezpieczeniami. Na życzenie klienta możliwe jest wykonanie innej konfiguracji gniazd zgodnie z zapotrzebowaniem.

Gniazda

• 230 V 16 A

• 230 V 32 A

• 400 V 32 A

• 400 V 125 A

Dane techniczne
