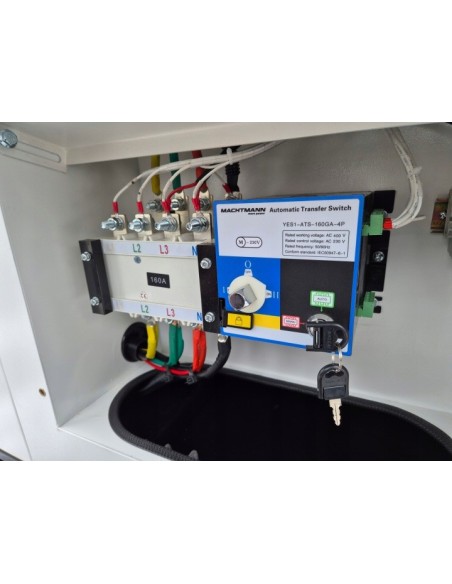

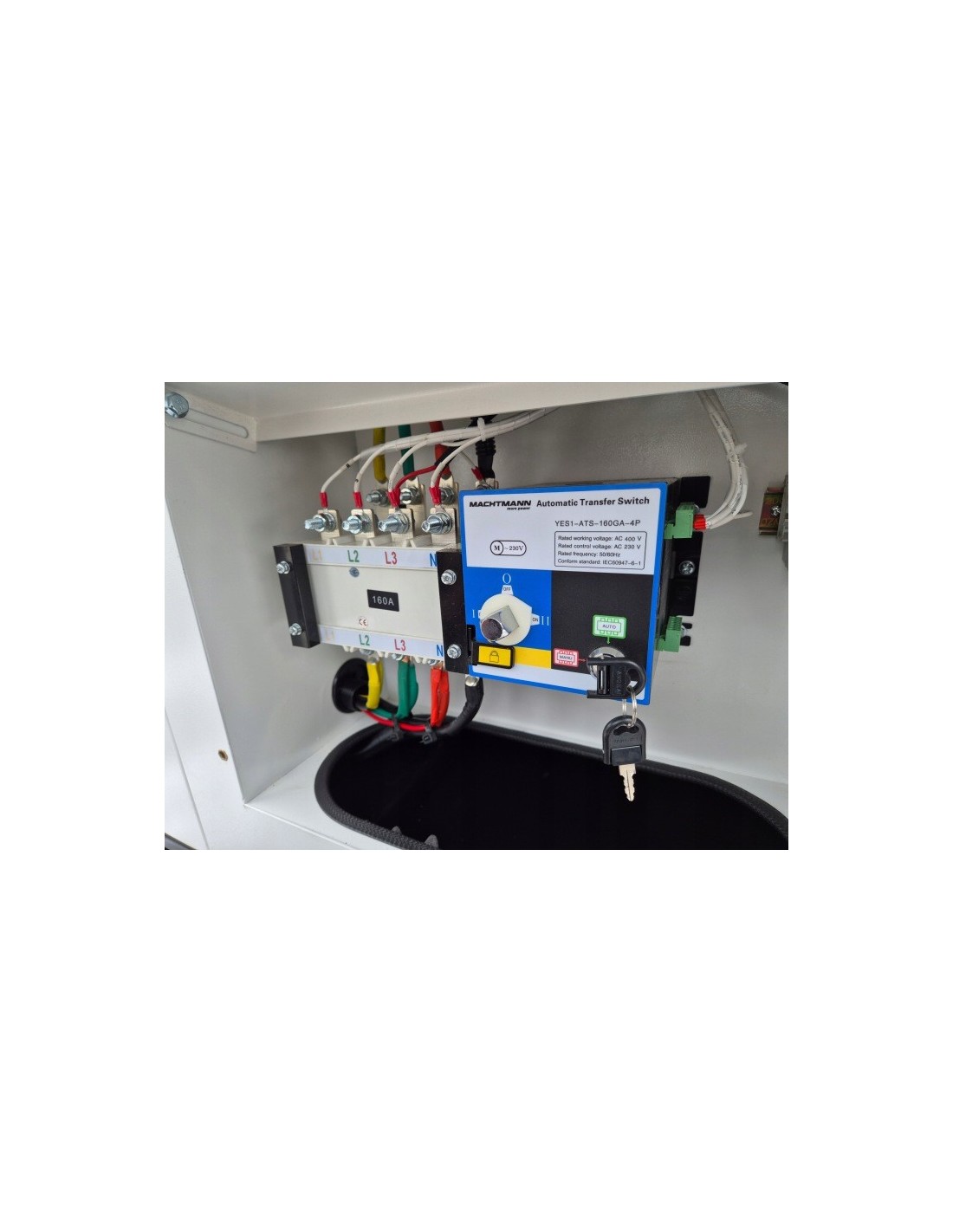

Agregat prądotwórczy Machtmann Ricardo MN-20R 20 kW ATS trójfazowy

Machtmann Mn20kw to trójfazowy agregat prądotwórczy o mocy znamionowej 20 kW / 25 kVA, wyposażony w silnik wysokoprężny Ricardo R4100-30 oraz prądnicę synchroniczną SLG-184F z uzwojeniem miedzianym. Urządzenie przeznaczone jest do zasilania awaryjnego i przemysłowego w miejscach, gdzie wymagana jest stabilna i niezależna dostawa energii elektrycznej.Agregat sprawdzi się jako rezerwowe źródło prądu dla firm, gospodarstw, warsztatów, obiektów usługowych, budynków użyteczności publicznej, zakładów produkcyjnych oraz innych instalacji wymagających niezawodnego zasilania.

Najważniejsze cechy

• model: Mn20kw

• moc znamionowa: 20 kW / 25 kVA

• moc maksymalna do 15 minut: 24 kW / 30 kVA

• silnik wysokoprężny Ricardo R4100-30

• prądnica synchroniczna, bezszczotkowa, samowzbudna

• uzwojenie stojana i wirnika z czystej miedzi

• stabilizacja napięcia AVR: ±2%

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• rozruch elektryczny

• rozrusznik: 1500 W

• wyciszona, wodoszczelna obudowa

• czas pracy na zbiorniku: do 10 godzin przy pełnym obciążeniu

• do 15 godzin pracy przy obciążeniu 70%

• poziom hałasu: około 73–75 dB

• gniazda 230 V i 400 V w standardzie

Silnik Ricardo R4100-30

Agregat został wyposażony w silnik wysokoprężny R4100-30, zaprojektowany przez firmę Ricardo®. Prosta konstrukcja jednostki pozwala uzyskać wysoką trwałość oraz ekonomiczną pracę, a zastosowane materiały zapewniają odporność podzespołów podczas pracy ciągłej w trudnych warunkach.Silnik jest chłodzony cieczą, pracuje z prędkością 1500 obr./min i posiada mechaniczną regulację obrotów.

Parametry silnika

• model: R4100-30

• rodzaj silnika: wysokoprężny, diesel

• typ silnika: wolnossący

• liczba cylindrów: 4

• moc silnika: 20 kW / 44 KM

• pojemność skokowa: 3600 cm³

• system paliwowy: pompa wtryskowa

• chłodzenie: ciecz

• prędkość obrotowa: 1500 obr./min

• konfiguracja silnika: rzędowy R4

• system zasysania: naturalny

• regulacja obrotów: mechaniczna

• przystosowanie do pracy ciągłej: tak

• turbodoładowanie: nie

• rozrusznik: 1500 W

Zużycie paliwa

• 100% obciążenia: 7,7 l/h

• 75% obciążenia: 6 l/h

• 50% obciążenia: 3,7 l/h

Prądnica synchroniczna z uzwojeniem miedzianym

W agregacie zastosowano prądnicę synchroniczną SLG-184F, bezszczotkową i samowzbudną. Stojan oraz wirnik wykonano z czystej miedzi, co wpływa na trwałość, sprawność i stabilną pracę urządzenia.Konstrukcja prądnicy ogranicza trzecią falę harmoniczną napięcia, dzięki czemu agregat dobrze sprawdza się również przy zasilaniu odbiorników o nieliniowym charakterze pracy. Za regulację napięcia odpowiada regulator Stamford®.

Parametry prądnicy

• model prądnicy: SLG-184F

• moc znamionowa: 20 kW / 25 kVA

• moc maksymalna do 15 minut: 24 kW / 30 kVA

• prąd nominalny: 29 A / fazę

• typ: synchroniczna, bezszczotkowa, samowzbudna

• napięcie: 230 V / 400 V

• częstotliwość: 50 Hz

• stabilizacja napięcia AVR: tak, ±2%

• sprawność prądnicy: 97%

• stopień ochrony: IP23

• wykonanie: stojan i wirnik z czystej miedzi

• zabezpieczenie: przeciążeniowo-termiczne CCU

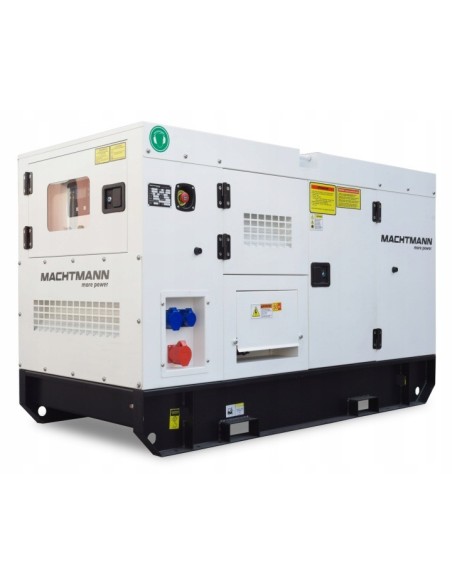

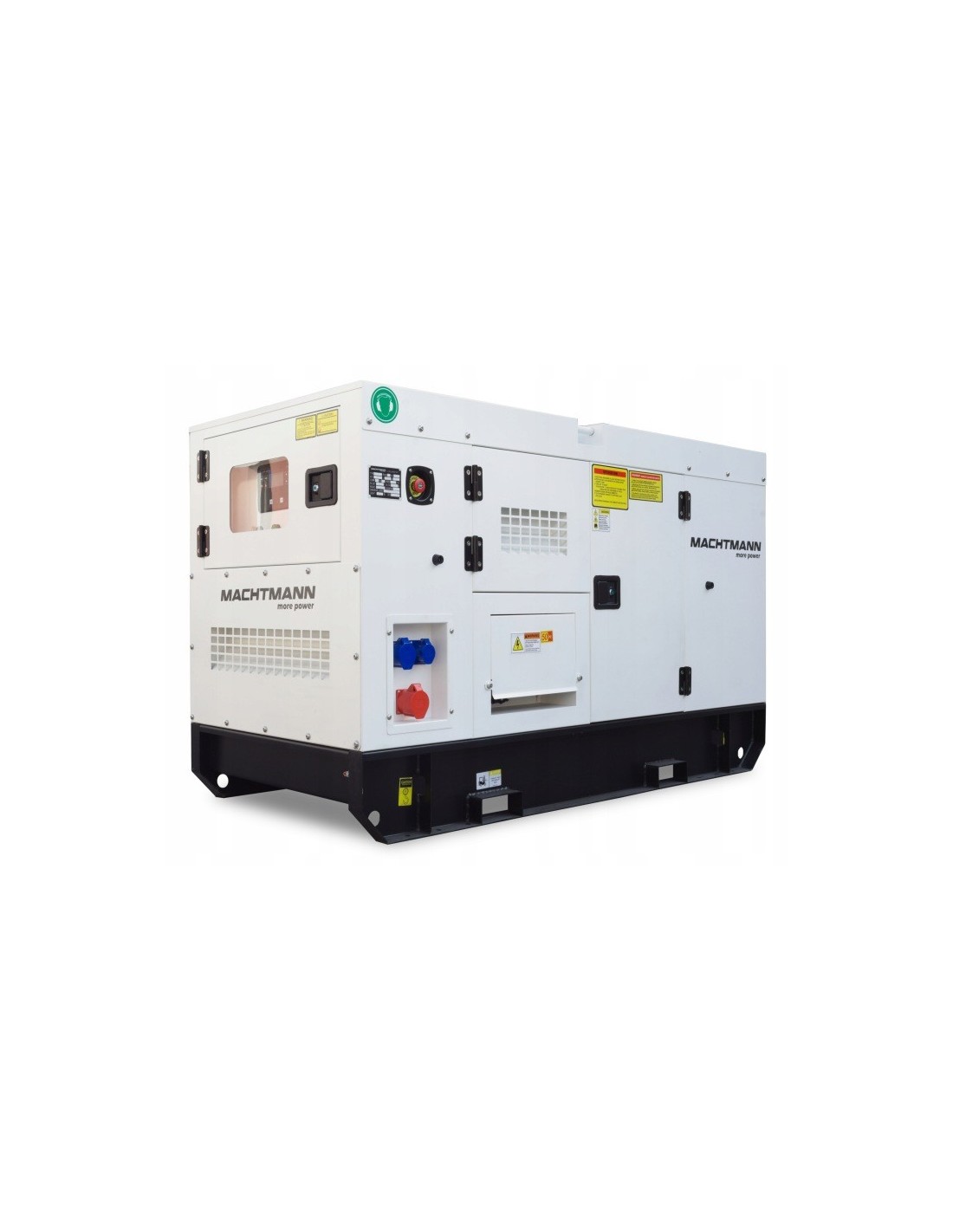

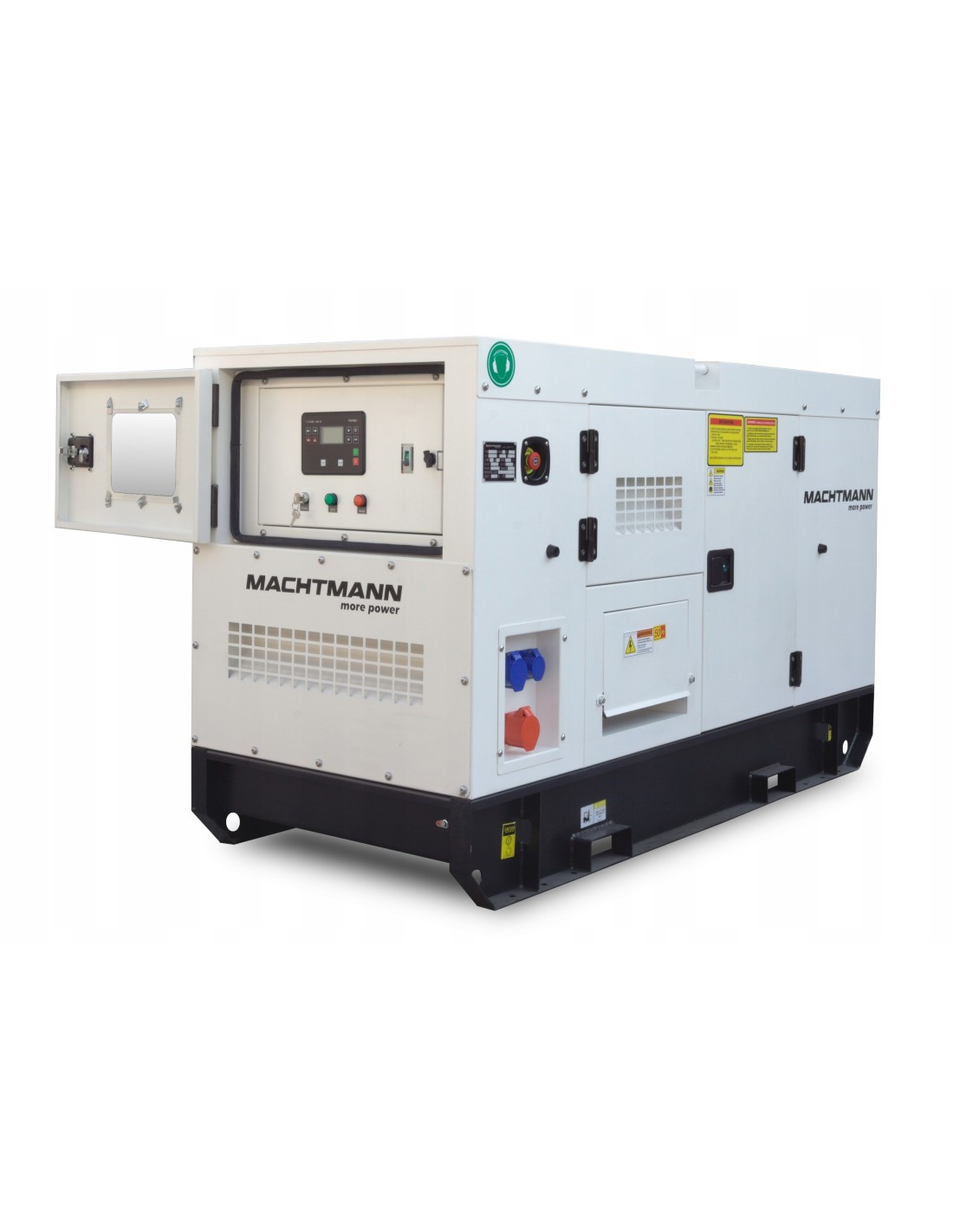

Wyciszona, wodoszczelna obudowa

Agregat znajduje się w wyciszonej, wodoszczelnej obudowie zabezpieczonej antykorozyjnie. Konstrukcja chroni wnętrze urządzenia przed opadami atmosferycznymi, ułatwia dostęp serwisowy i poprawia komfort użytkowania dzięki ograniczeniu poziomu hałasu.

Cechy obudowy

• pełna izolacja przed opadami atmosferycznymi

• poziom hałasu: około 73–75 dB

• zabezpieczenie antykorozyjne

• łatwy dostęp do komponentów serwisowych

• płyta antywibracyjna z wycięciem do transportu wózkiem widłowym

• centralnie umieszczony zbiornik paliwa pod silnikiem i prądnicą

• kompaktowa konstrukcja obudowy

• ograniczona liczba widocznych śrub na zewnątrz

• drzwi zabezpieczone zamkiem

• wlew paliwa zamykany na kluczyk

• oznaczenia ostrzegawcze w języku polskim

• haki montażowe do podnoszenia HDS

Gniazda i wyposażenie

Agregat posiada zestaw gniazd jednofazowych i trójfazowych wraz z zabezpieczeniami, co pozwala na podłączanie różnych odbiorników energii.

Gniazda

• 230 V 16 A

• 230 V 32 A

• 400 V 32 A

Dane techniczne
