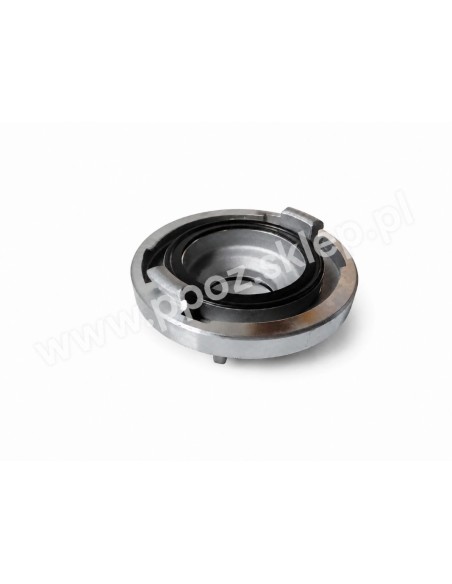

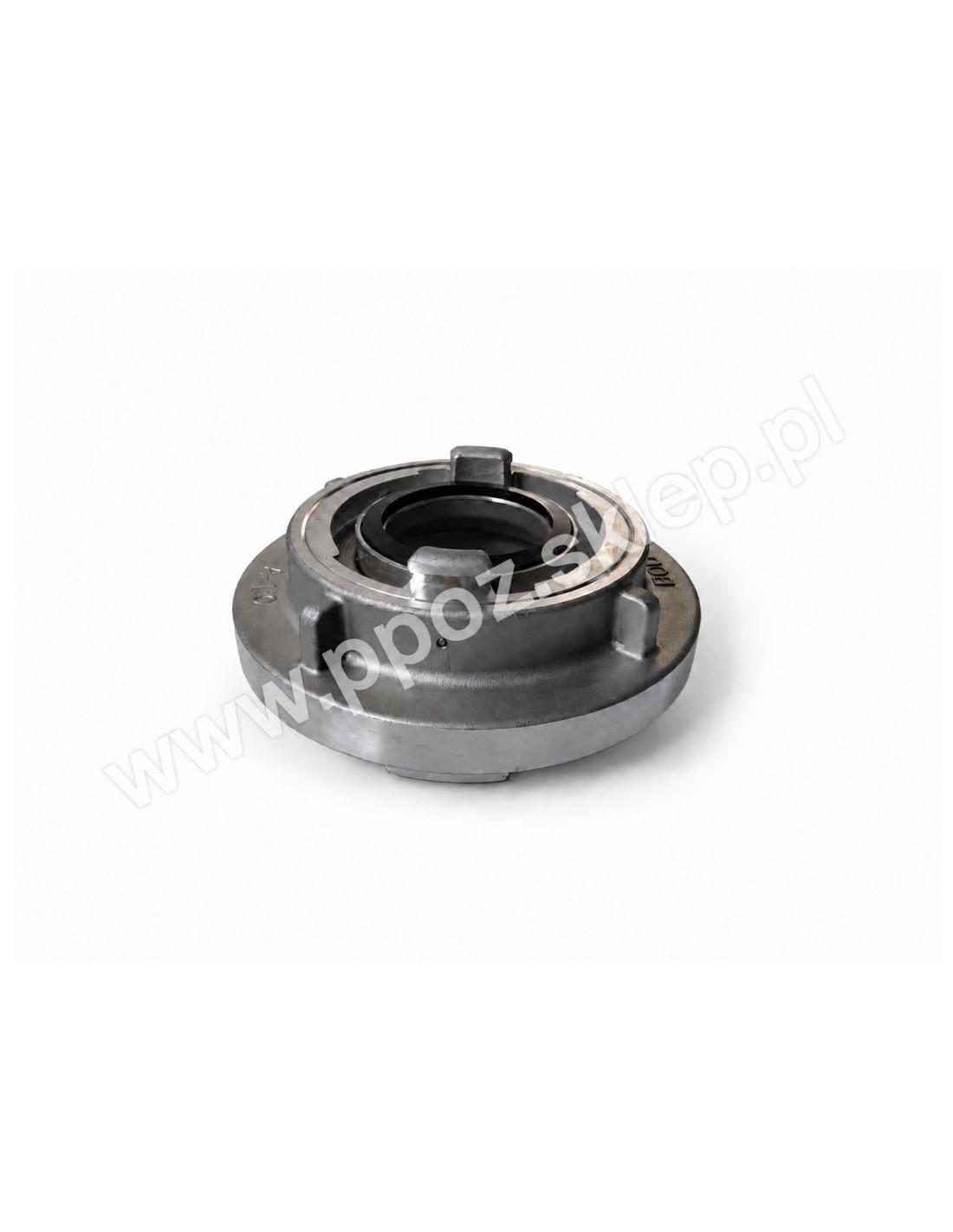

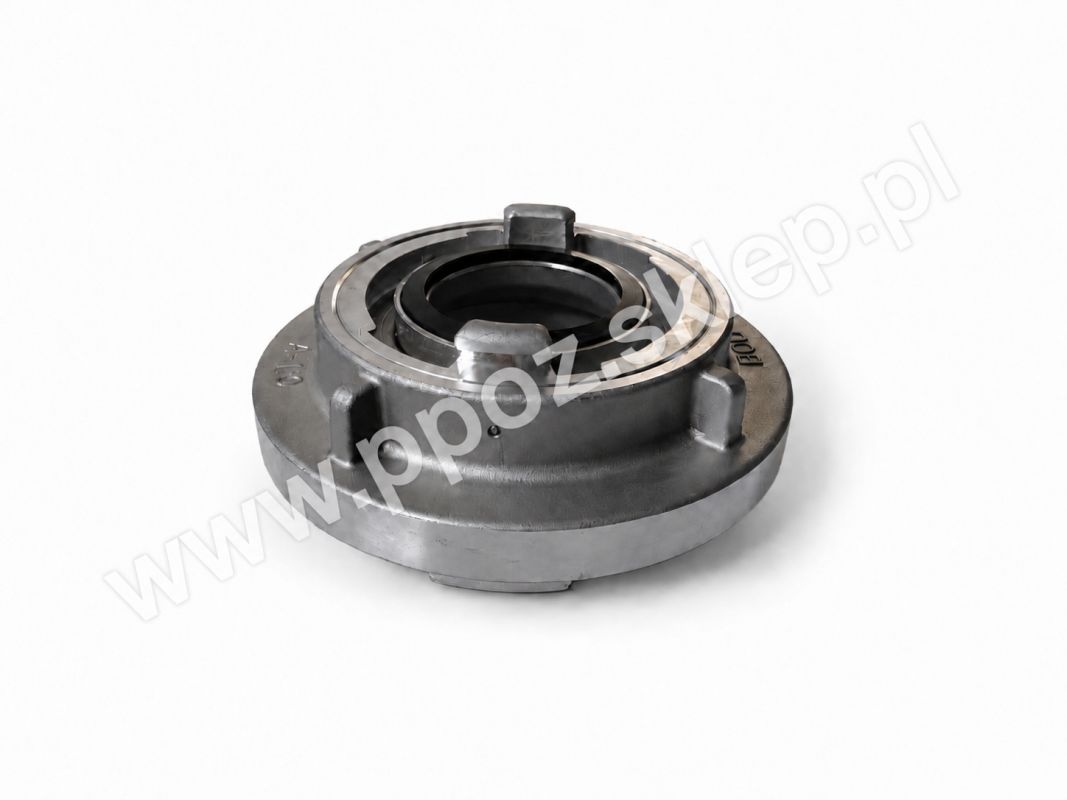

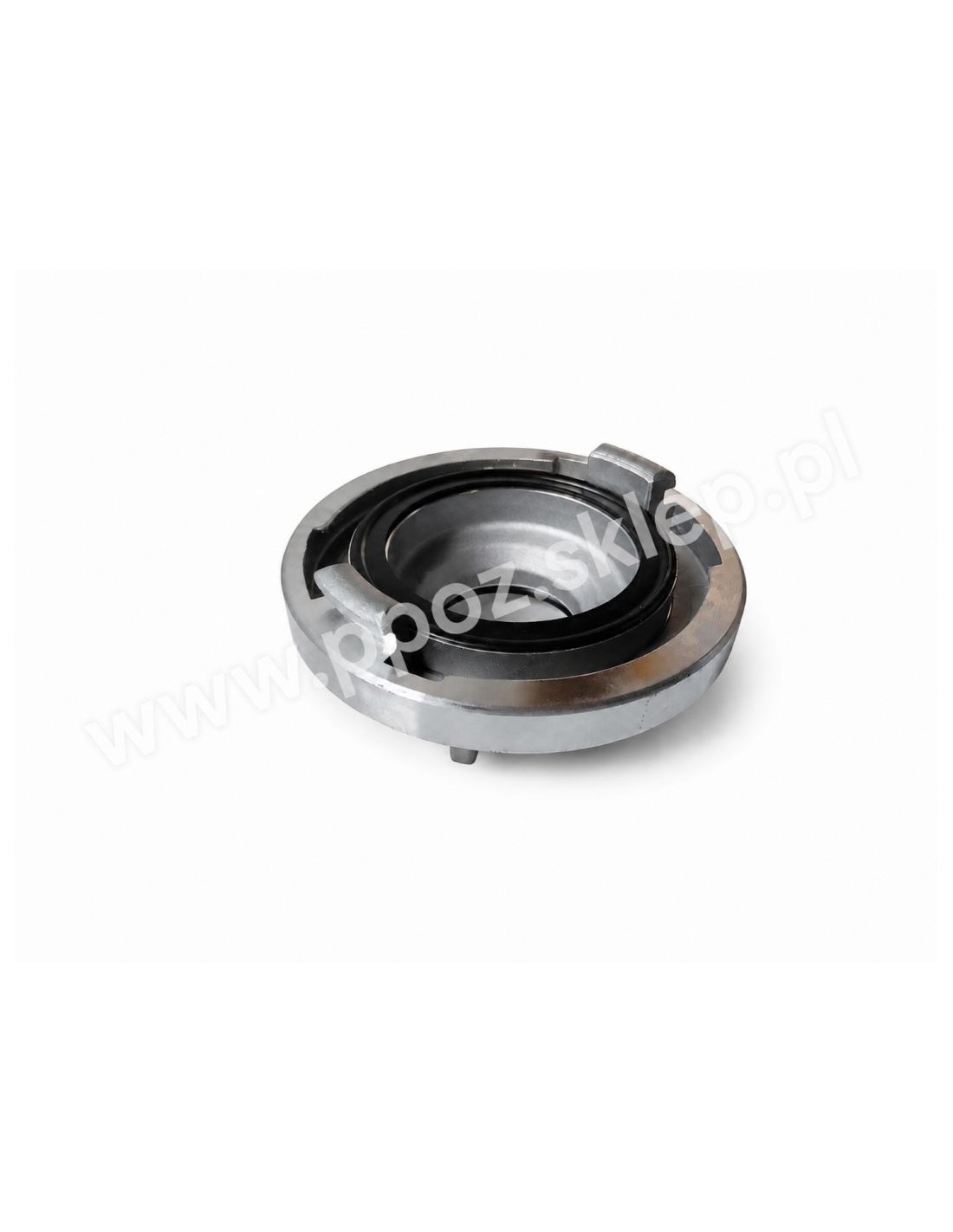

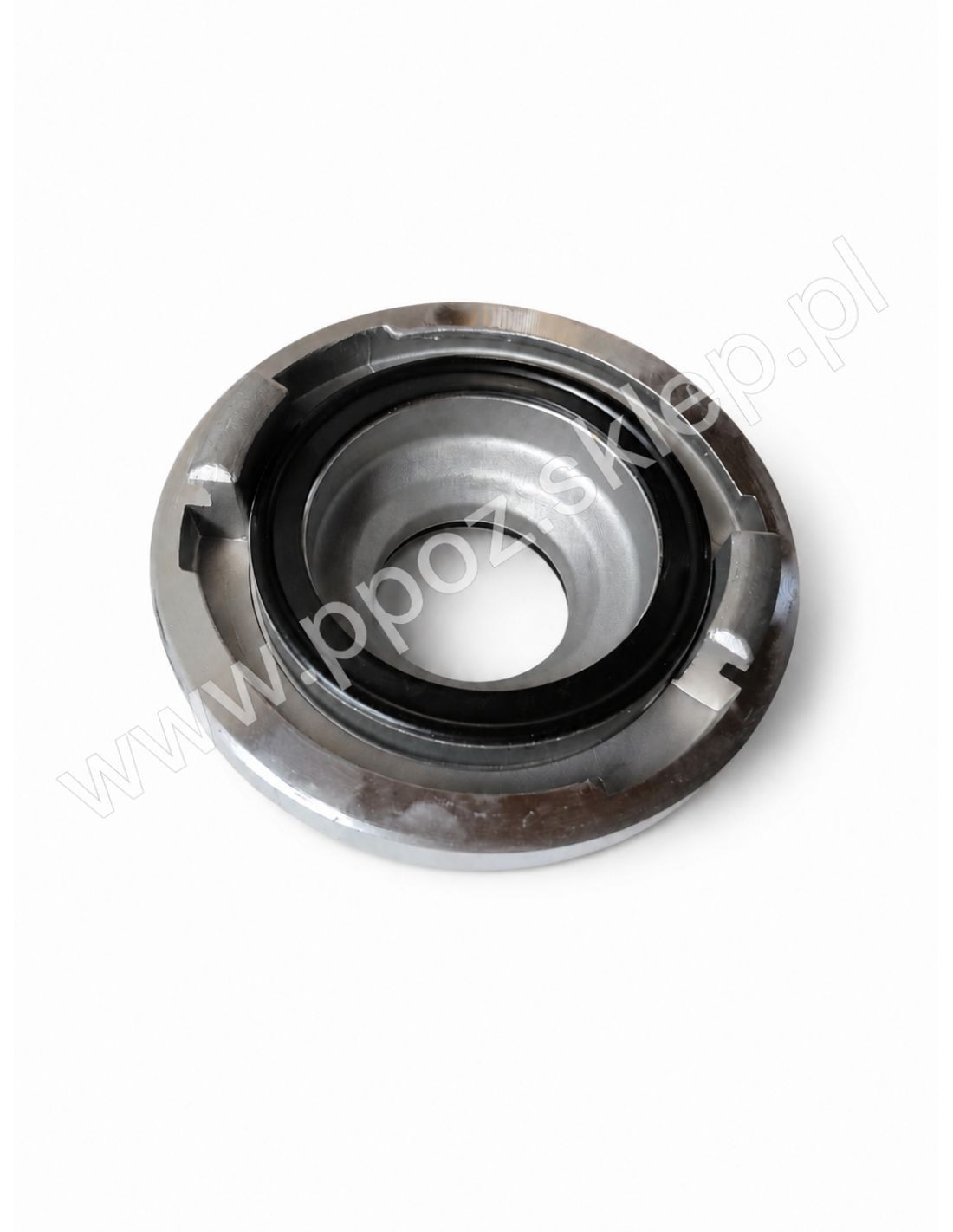

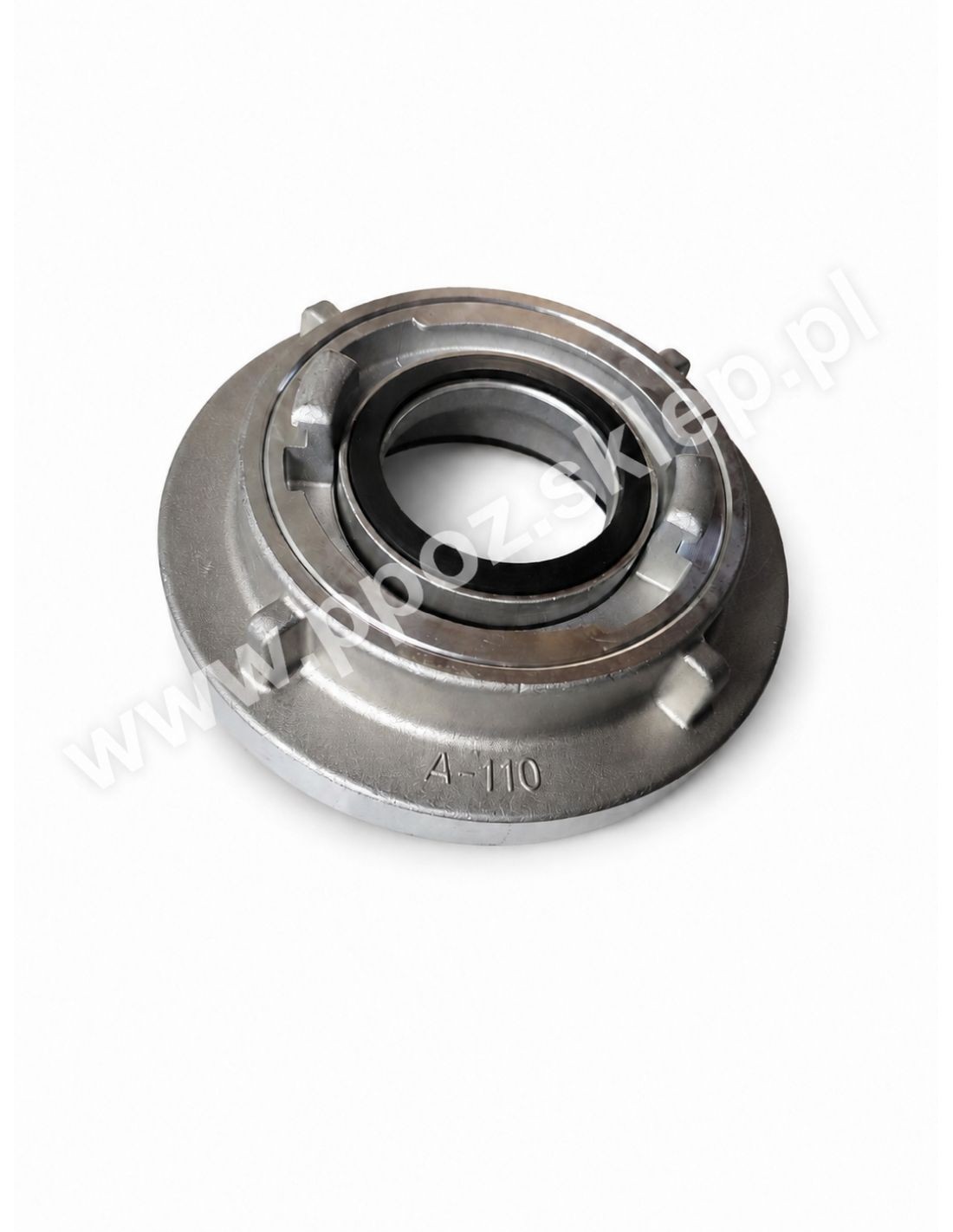

Przełącznik 110/75

stosowany jest do połączeń szybkorozłącznych węży tłocznych o różnych średnicach wewnętrznych 110 i 75.

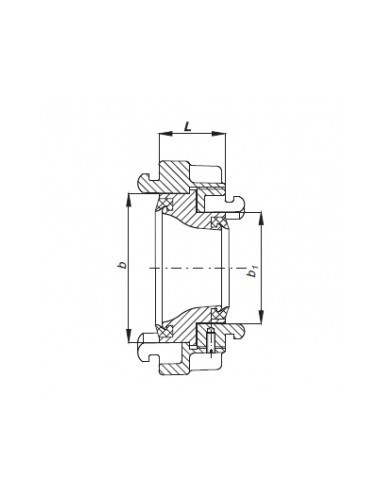

PARAMETRY przełącznika 110/75:

Wielkość: 110/75
Rozstaw zaczepów [b/b1 mm]: 133/89
Wysokość L [mm] - 45,5
Masa [kg] - 1,66

Informacje ogólne o przełącznikach:

Służą do łączenia ze sobą łączników węży tłocznych lub łączników węży z nasadami (np. podczas podawania wody do wysysacza głębinowego) o różnych średnicach wewnętrznych (zawsze z większego na mniejszy) w jednym systemie połączeniowym. Stosowane również w deszczowniach do podziału systemu nawadniania pól (głównie przełącznik 110/75).

Podobnie jak łączniki strażackie i nasady, przełączniki posiadają złącza typu STORZ. Wykonuje się je z aluminium lub z mosiądzu. Wielkości przełączników w zależności od wewnętrznych średnic węży tłocznych: 52/25=C/D; 75/52=B/C; 110/75=A/B. Firma AWG wprowadziła dwa dodatkowe rodzaje przełączników: przełącznik 125/110 oraz 150/125 (wielkości nie są objęte Polską Normą).

Przełącznik zbudowany jest z korpusu z zaczepami, dwóch uszczelek gumowych, wstawki redukcyjnej (wyprofilowanej) oraz wkręta dociskowego. Stosowanie razem z rozdzielaczem umożliwia utworzenie kolejnej linii gaśniczej z wykorzystaniem węża tłocznego 52 (środkowa nasada rozdzielacza).
