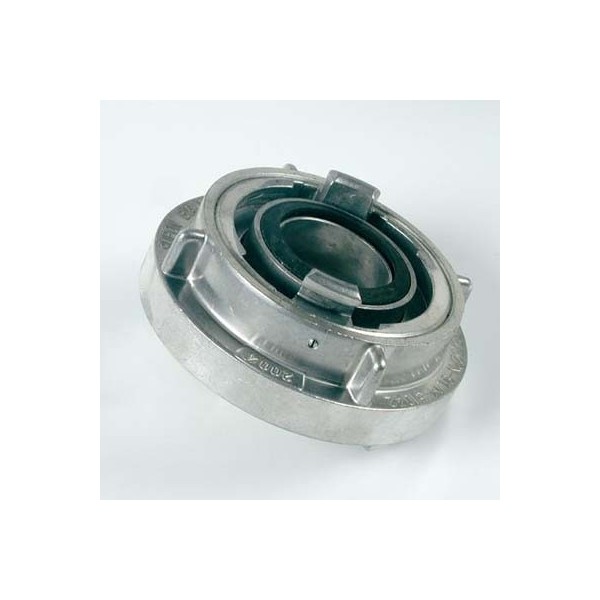

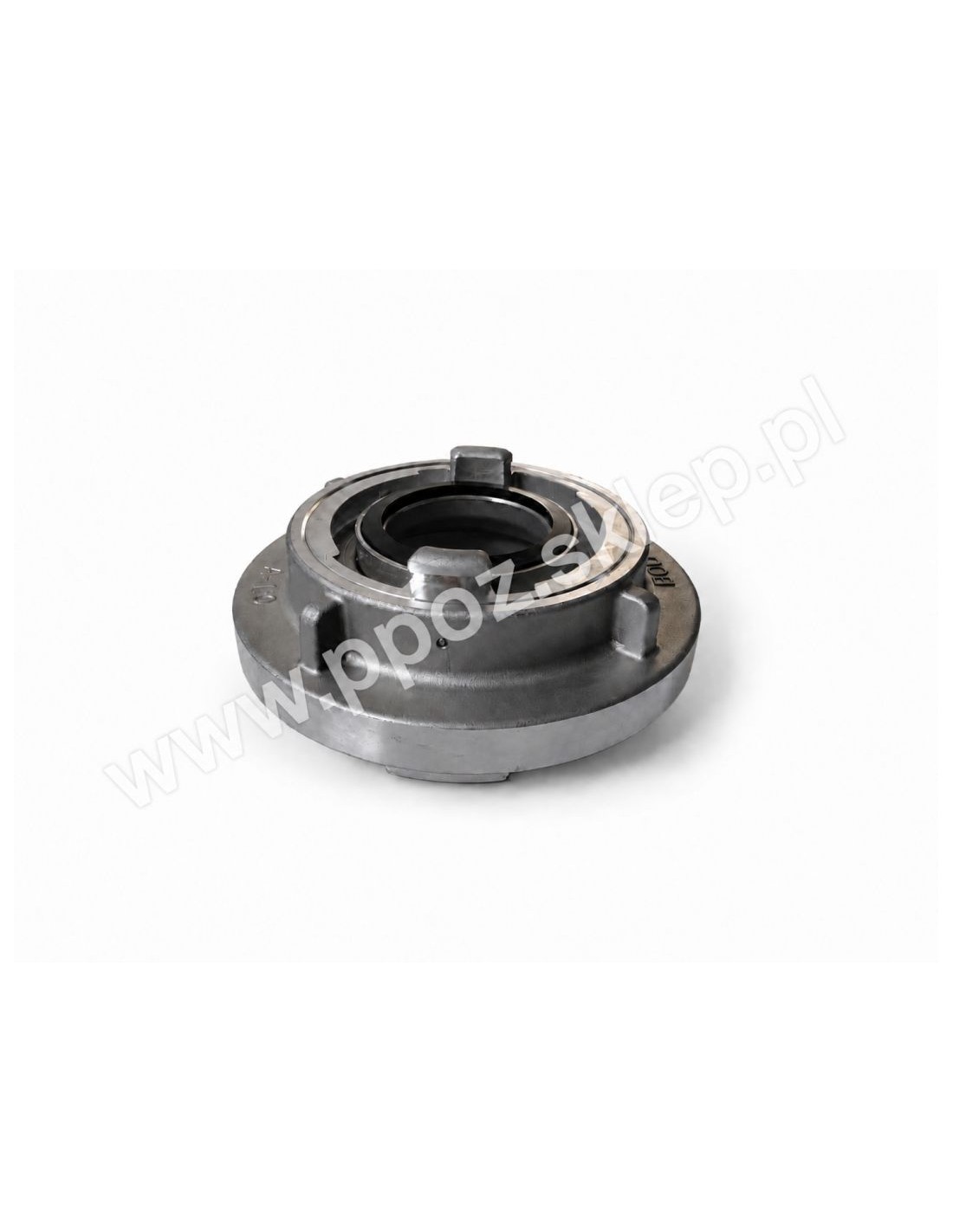

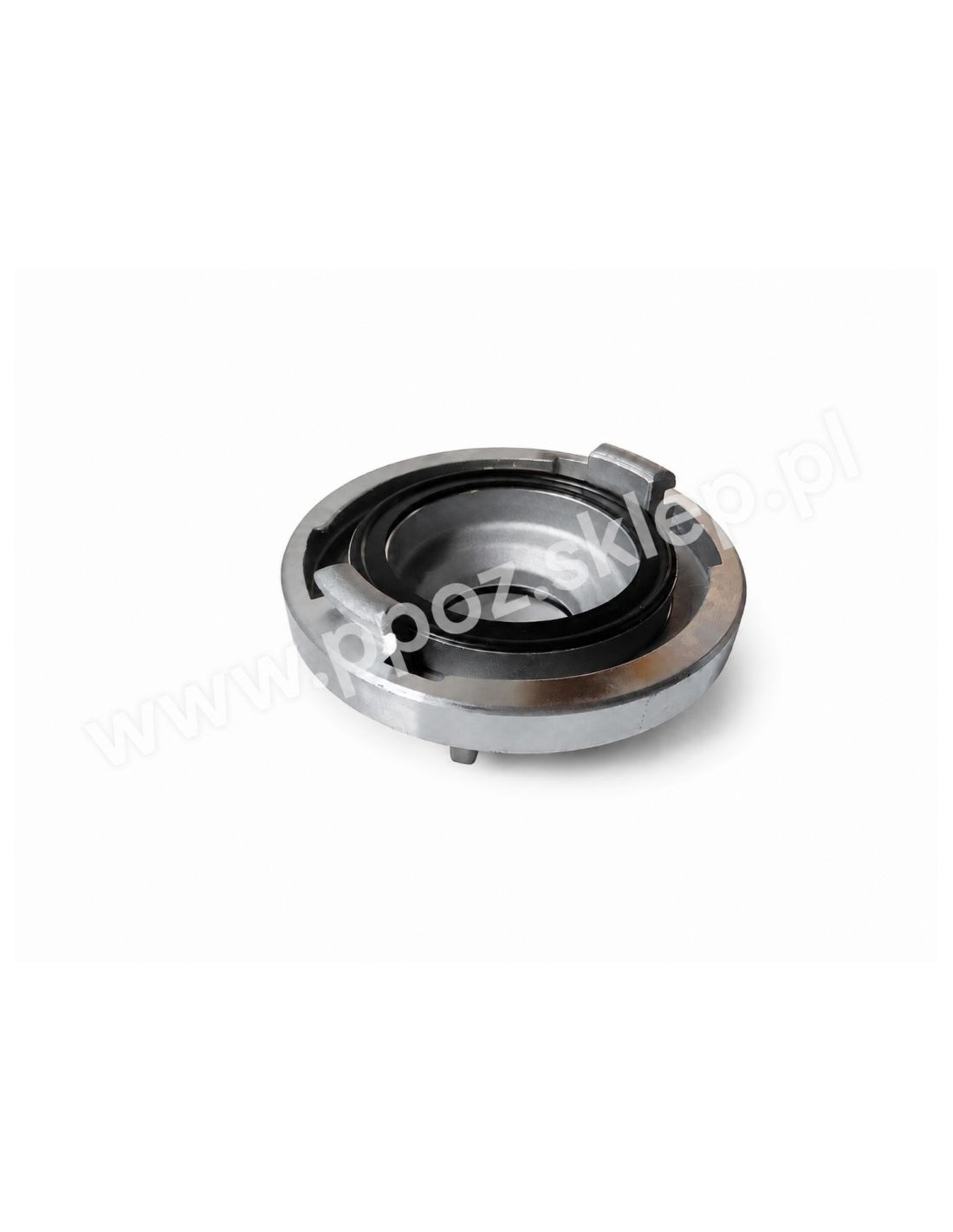

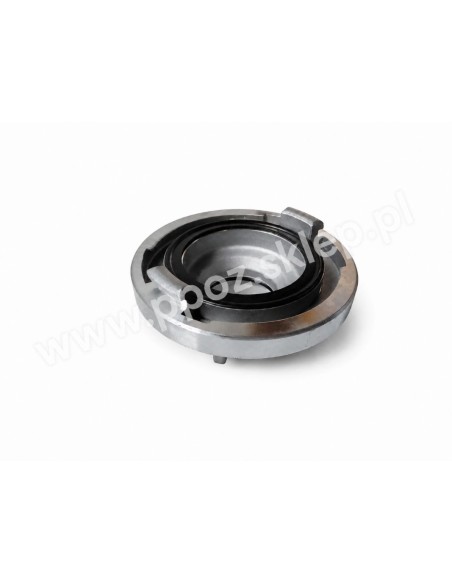

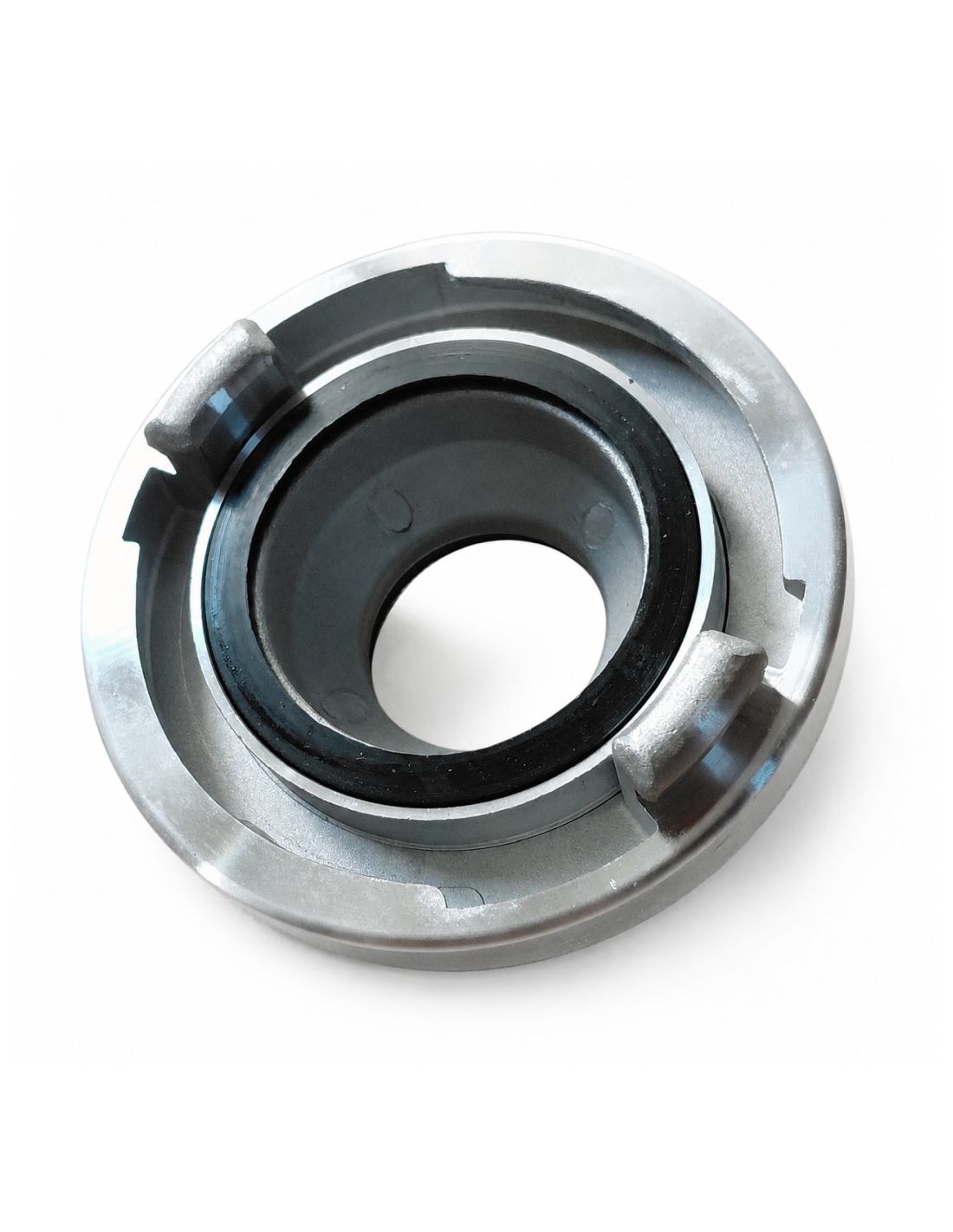

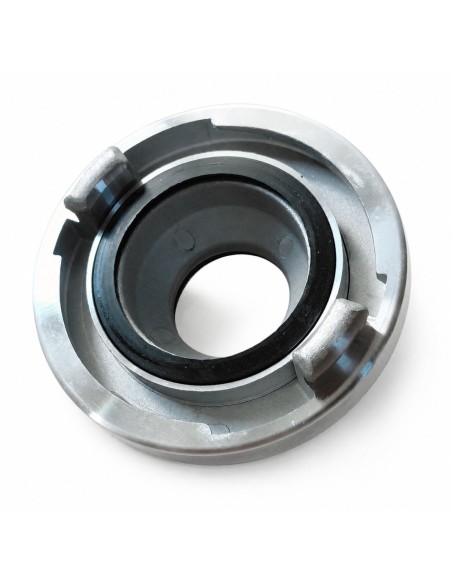

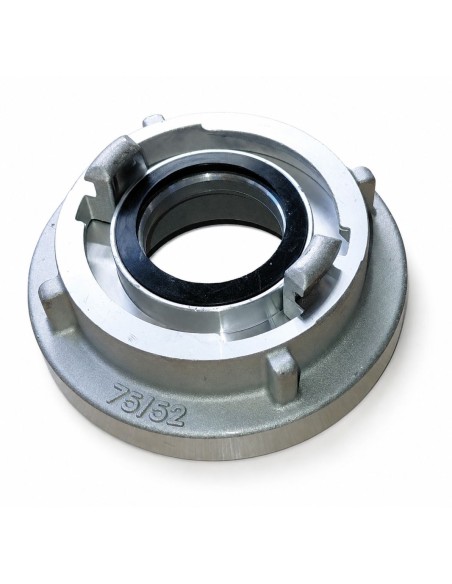

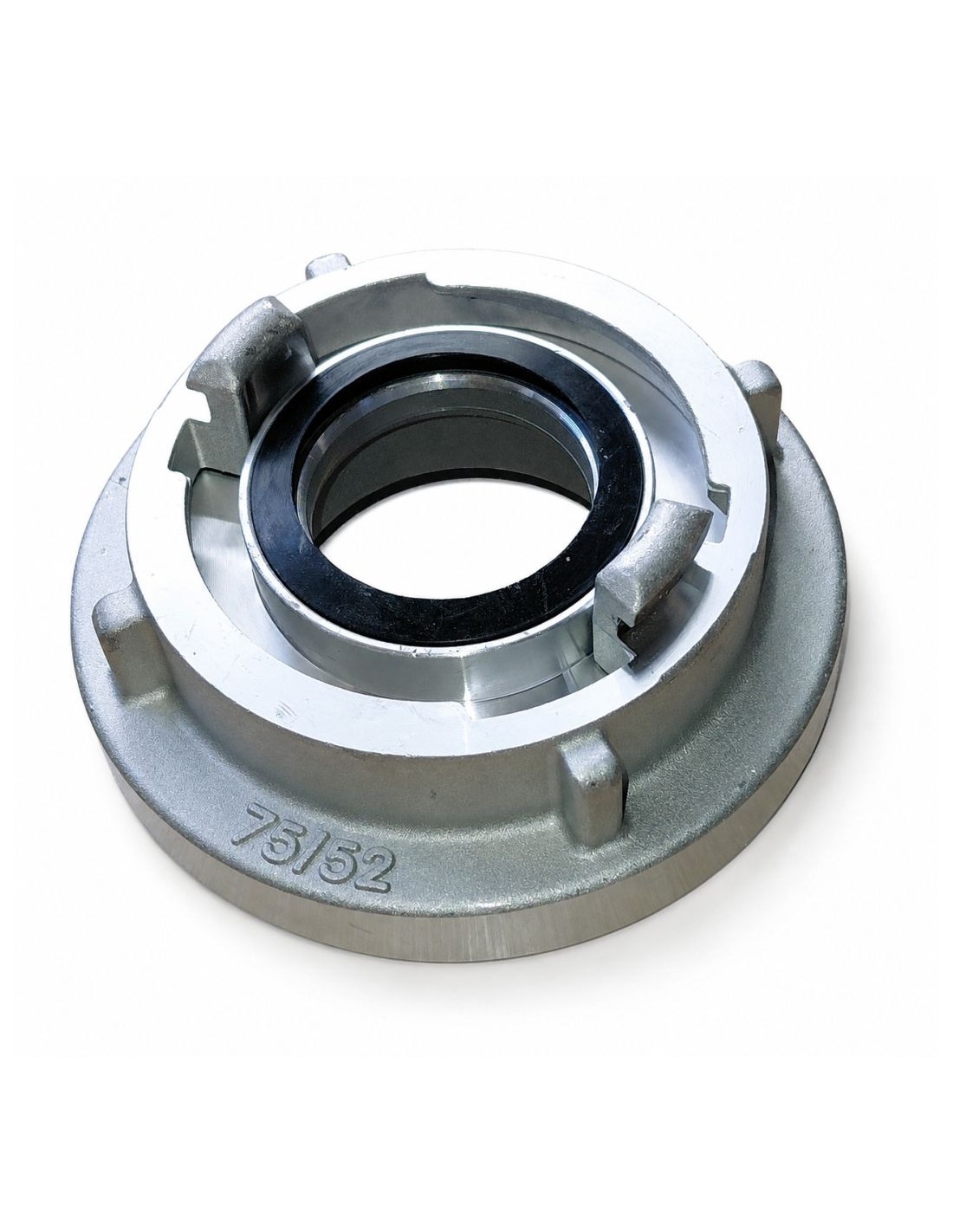

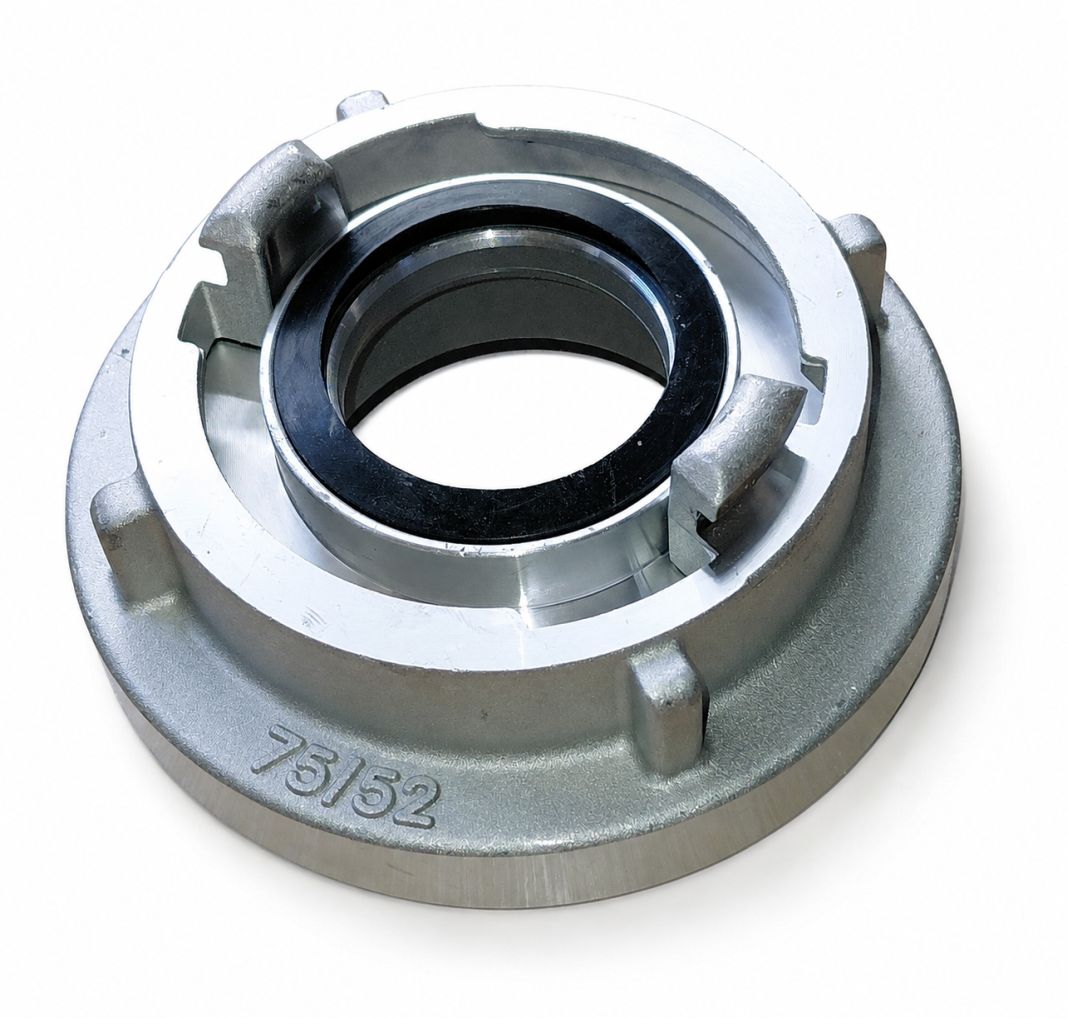

Przełącznik 75/52

stosowany jest do połączeń szybkorozłącznych węży tłocznych o różnych średnicach wewnętrznych 75 i 52.

PARAMETRY przełącznika 75/52:

Wielkość: 75/52
Rozstaw zaczepów [b/b1 mm]: 89/66
Wysokość L [mm] - 39,0
Masa [kg] - 0,63

Posiada świadectwo dopuszczenia CNBOP

Informacje ogólne o przełącznikach:

Służą do łączenia ze sobą łączników węży tłocznych lub łączników węży z nasadami (np. podczas podawania wody do wysysacza głębinowego) o różnych średnicach wewnętrznych (zawsze z większego na mniejszy) w jednym systemie połączeniowym. Stosowane również w deszczowniach do podziału systemu nawadniania pól (głównie przełącznik 110/75).

Podobnie jak łączniki strażackie i nasady, przełączniki posiadają złącza typu STORZ. Wykonuje się je z aluminium lub z mosiądzu. Wielkości przełączników w zależności od wewnętrznych średnic węży tłocznych: 52/25=C/D; 75/52=B/C; 110/75=A/B. Firma AWG wprowadziła dwa dodatkowe rodzaje przełączników: przełącznik 125/110 oraz 150/125 (wielkości nie są objęte Polską Normą).

Przełącznik zbudowany jest z korpusu z zaczepami, dwóch uszczelek gumowych, wstawki redukcyjnej (wyprofilowanej) oraz wkręta dociskowego. Stosowanie razem z rozdzielaczem umożliwia utworzenie kolejnej linii gaśniczej z wykorzystaniem węża tłocznego 52 (środkowa nasada rozdzielacza).
